Описание системы управления охлаждением силовых трансформаторов 110 кВ - TDM-TR:
Микропроцессорная система марки «TDM-TR» предназначена для управления работой вентиляторов, входящих в состав системы охлаждения силовых трансформаторов напряжением 110 кВ. В системе «TDM-TR» реализован набор функций и алгоритмов контроля и управления, обеспечивающий оптимальные температурные режимы работы силового трансформатора.
Конструктивно вся система управления охлаждением «TDM-TR» состоит из четырех основных элементов:
- Набора первичных датчиков, монтируемых на трансформаторе, предназначенных для контроля параметров.

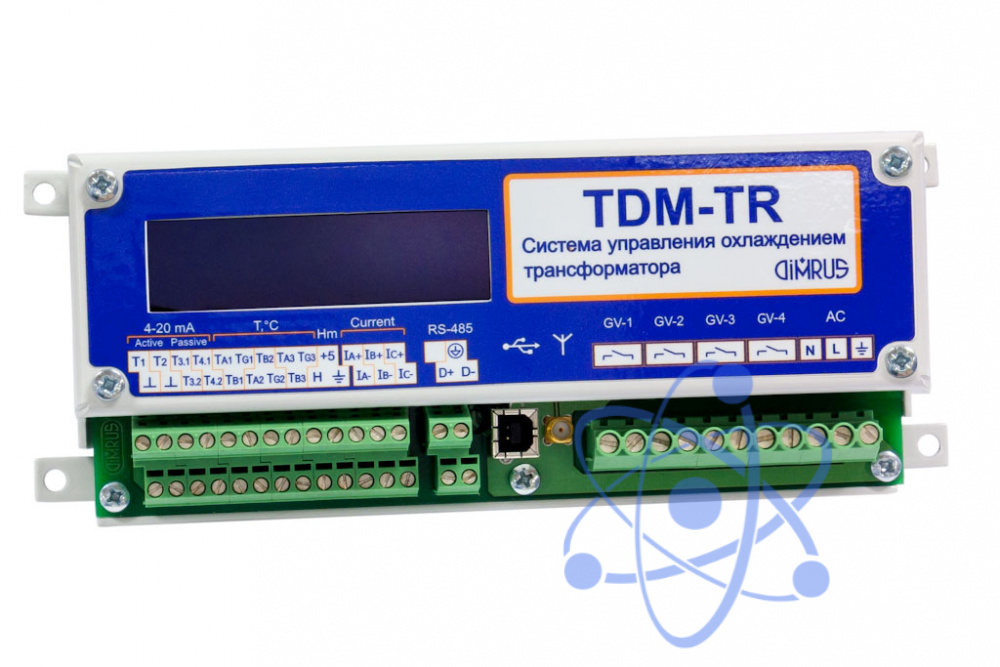

- Микропроцессорного прибора системы «TDM-TR», предназначенного для регистрации сигналов с датчиков и формирования сигналов управления вентиляторами.
- Силовой панели управления питанием и контакторами включения - отключения вентиляторов.
- Защитного монтажного шкафа системы наружного исполнения, устанавливаемого рядом с трансформатором.
Основные функции управления:
- Включение элементов системы охлаждения при вводе трансформатора в работу.
- Включение и отключение вентиляторов обдува для поддержания заданной температуры бака во всех режимах работы трансформатора.
- Оперативное опережающее включение – отключение вентиляторов обдува при изменении нагрузки трансформатора.
- Опережающее включение вентиляторов в соответствии с планируемым графиком нагрузки - функция «прекулинг». Это позволяет эффективно уменьшать максимальную температуру наиболее нагретой точки обмотки.
Для оптимальной реализации этих функций управления все вентиляторы системы охлаждения делится на группы, имеющие разный технологический статус. Для больших трансформаторов в одну технологическую группу может входить несколько вентиляторов.
В процессе работы системой «TDM-TR» производится оперативная оценка эффективности работы системы охлаждения с учетом взаимного соотношения следующих параметров:
- Cредняя температура бака трансформатора;
- Разница температур «верх – низ» бака;
- Величина нагрузки трансформатора по фазам;
- Температура и влажность окружающей среды.
Изменение соотношения установившихся значений этих основных параметров может говорить о снижении эффективности работы и наличии проблем в системе охлаждения трансформатора.
Конструктивное исполнение «TDM-TR»
Система управления охлаждением марки «TDM-TR» поставляется в металлическом шкафу наружного защищенного исполнения, оснащенном автоматической системой подогрева.
Все элементы системы «TDM-TR» рассчитаны на работу при температуре до -40 градусов, поэтому благодаря наличию дополнительного подогрева защитного шкафа система сохраняет работоспособность при наружной температуре до -50 градусов.
В верхней части силовой панели монтажного шкафа предусмотрено место для установки системы диагностического мониторинга трансформаторов марки «TDM». Совместная установка этой системы мониторинга и системы управления охлаждением марки«TDM-TR» позволяет комплексно, с минимальными затратами, решать вопросы управления, мониторинга и диагностики технического состояния силовых трансформаторов 110 кВ.
