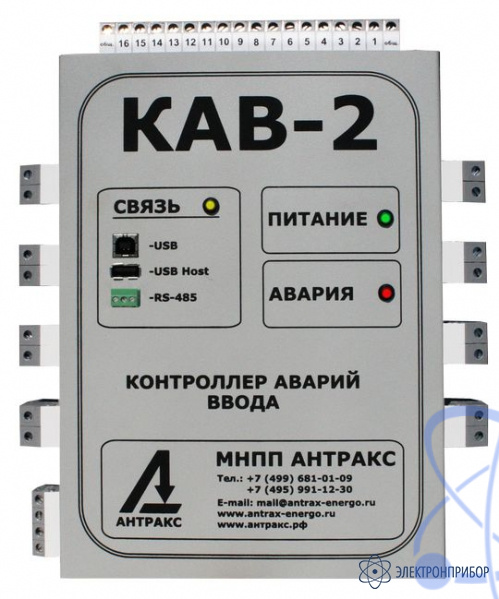

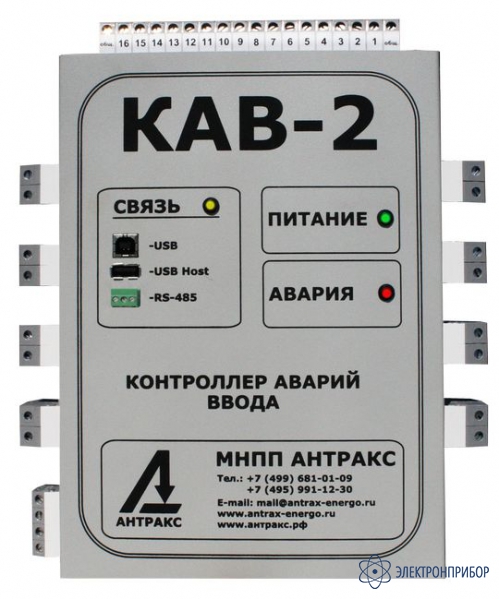

Назначение устройства КАВ-2:
Контроллер аварий ввода КАВ-2 предназначен для обнаружения аварийных ситуаций на электрических подстанциях и в распределительных сетях и регистрации аварийных процессов с привязкой ко времени в цифровом виде во внутренней памяти. Срок хранения зарегистрированных процессов не ограничен. Считывание информации производится с помощью переносного компьютера типа Notebook. Контроллер оптимально рассчитан на подключение к одной ячейке. Имеет расширенный температурный диапазон, что позволяет монтировать его в неотапливаемых помещениях или в ячейках РУ.
Возможности и технические параметры устройства КАВ-2:
- Пуск регистратора по изменению действующих значений аналогового сигнала, частоте, дискретных сигналов.
- Возможность передачи аварийного информации по различным каналам связи с энергообъекта в диспетчерский центр, или любую другую точку для анализа информации.
- Программное обеспечение для анализа аварийных процессов с расчетом прямых и обратных последовательностей, спектральных характеристик, угловых, фазовых, временных и частотных характеристик сигналов и возможностью вывода на печать.
- Аварийный файл в формате Comtrade и rfl.
- Поддержка интерфейса Modbus-ASCII/RTU/.
- Возможно объединение нескольких контроллеров в сеть с подключением к серверу в режиме непрерывного мониторинга и сохранения аварий (можно объединить с подключением к одному серверу до 128 регистраторов).
- Синхронизация времени в регистраторах.
- Возможность мобильного доступы с помощью ноутбука или КПК, а так же сохранения аварий на носитель информации (типа флэш-диск) напрямую с контроллера без дополнительных устройств.
- Работа в расширенном температурном диапазоне -40 +50 град.
- Широкий диапазон напряжения питания. Питание от оперативного тока = 24В, =48В, =110 В, = 220 В или от сети~220 В. Возможность работы в автономном режиме при перебоях электропитания с переходом на внутренний аккумулятор, поддерживающий работу до 24 часов.
- Регистратор имеет 8 аналоговых входов (4 тока + 4 напряжения или 8 токов или 8 напряжений или любая другая конфигурация), 10 дискретных входов.
- Диапазон аналоговых сигналов - переменное напряжение 0-140 В, 0-250 В, постоянное напряжение 0-250 В, переменный ток 0-100 А, постоянный ток 0-100 А.
- Дискретные сигналы - «сухие контакты», или логические уровни =0-220 В.
- Ввод программ, уставок и снятие информации через LPT/COM/USB порт компьютера или интерфейс RS-485.
- Количество сохраняемых осциллограмм, их длительность и частота дискретизации устанавливаются программно.
- Индикация: светодиоды исправности регистратора и наличия записи аварийного процесса.
