Назначение системы мониторинга изоляции высоковольтных вводов R 1500:
Высоковольтные вводы силовых трансформаторов, как маслонаполненные, так и с твердой изоляцией, являются важным и ответственным элементом. От их технического состояния во многом зависит надежность работы трансформатора.

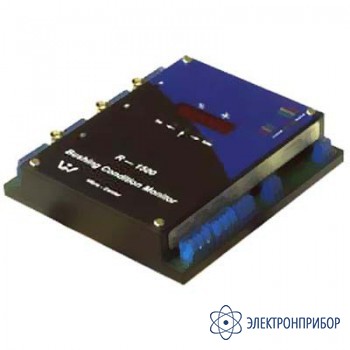

Система мониторинга технического состояния изоляции трансформаторов под рабочим напряжением R-1500 предназначена для контроля состояния трех вводов силовых трансформаторов под рабочим напряжением.
Система мониторинга R-1500 контролирует несколько важных параметров, отражающих состояние изоляции вводов трансформатора:
- Небаланс токов проводимости вводов трех фаз (аналогично системе КИВ-500).
- Тангенс угла потерь изоляции и емкость вводов.
- Наличие температурной зависимости параметров вводов, возникающей при наличии проблем в изоляции ввода.
- Наличие временного тренда в изменении параметров вводов, характеризующего развивающиеся дефекты.
Описание системы мониторинга изоляции высоковольтных вводов R 1500:
Используемые с системами датчики серии DB-2, имеющие много конструктивных модификаций, позволяют регистрировать с измерительного вывода (ПИН) комплексный сигнал. Этот сигнал содержит в себе ток проводимости ввода, имеющий промышленную частоту, и высокочастотный сигнал от частичных разрядов. Ток проводимости вводов используется в приборе R-1500, а к специальным разъемам на приборе безопасно в любое время может быть подключен переносной прибор для регистрации частичных разрядов.
Прибор R-1500 измеряет относительный тангенс угла потерь в изоляции вводов, когда параметры одного ввода определяются относительно двух вводов других фаз питающего напряжения. Такая же относительная схема реализована в широко известной системе КИВ-500.
При помощи прибора R-1500/6 можно проводить измерения абсолютного значения тангенса угла потерь в изоляции – tg d. Это можно делать для трех вводов одного трансформатора. Для контроля параметров шести вводов в системе мониторинга R-1500/6 применяется измерение относительного тангенса угла потерь вводов относительно друг друга. Особенностью измерительной схемы является возможность сравнения вводов ВН и НН трансформатора друг с другом в различных комбинациях.
Вся обработка первичной информации от датчиков производится в приборе. Здесь же формируются все необходимые диагностические заключения о состоянии изоляции вводов.
Полученные данные выполненных измерений сохраняются в энергозависимой памяти. Передача информации в системы верхнего уровня производится по интерфейсу RS-485.
Для сбора и обобщающего анализа информации о состоянии вводов вместе с каждым прибором поставляется специализированное программное обеспечение для персонального компьютера. Оно позволяет проводить дополнительный анализ информации, зарегистрированной первичными приборами систем мониторинга.
В системе R-1500 имеются два выходных реле, автоматически включаемых при превышении порогов тревоги и аварийного уровня.
Конструктивно система мониторинга марки R-1500 предназначена для монтажа в защитном шкафу рядом с контролируемым трансформатором. Для этого все электронные компоненты прибора рассчитаны на работу в индустриальном диапазоне внешних температур, начиная от -40 °С.
При использовании дополнительных систем подогрева внутри шкафа системы мониторинга серии R-1500 могут эксплуатироваться и при более низких температурах наружного воздуха, начиная от -55°С, и относительной влажности воздуха до 95% без конденсации влаги.
