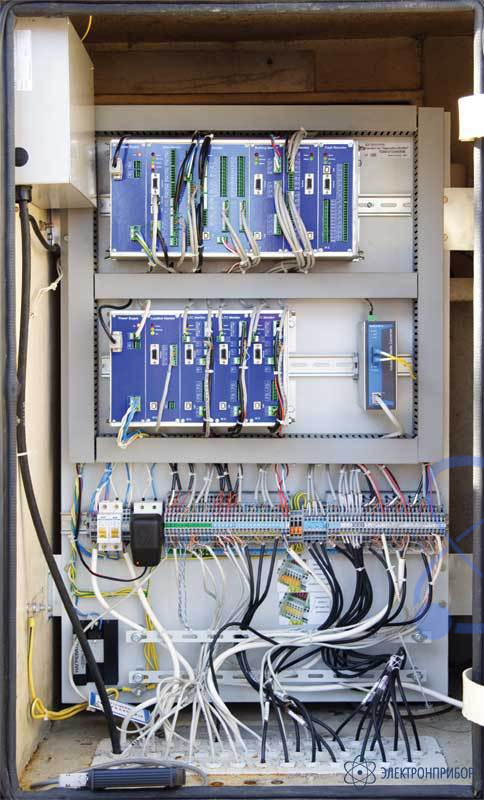

Назначение системы R-1600:
Данная система предназначена для оперативного контроля состояния изоляции силовых трансформаторов и автотрансформаторов под рабочим напряжением. В общей структуре систем мониторинга трансформаторов данная система позиционируется как комплексное диагностическое устройство. Она может работать автономно, выполняя функции системы мониторинга технического состояния или являться дополнением к системам мониторинга режимов работы трансформаторов.
При необходимости система R-1600 может быть дополнена другими модулями системы TDM, что расширит ее возможности.
Особенности системы R-1600:
В системе R-1600 реализовано несколько методов контроля технического состояния трансформатора:
- Контроль величины емкости "С1" и тангенса угла потерь "tgd" маслонаполненных вводов и вводов с твердой изоляцией;
- Анализ температурных зависимостей изменения параметров "С1" и "tgd" вводов;
- Регистрация и анализ частичных разрядов в трансформаторе и его вводах;
- Контроль изменения геометрии обмоток на основе определения величины Zk;
- Контроль вибрации бака трансформатора;
- Контроль давления во вводах.
Для практической реализации этих методов диагностики используются специально разработанные расчетные алгоритмы. Они реализованы во внутреннем микропроцессоре прибора и работают в автоматическом режиме. Источником информации для расчетов являются: датчики DB-1, DB-2 для токов проводимости вводов, набор датчиков для регистрации частичных разрядов, датчики температуры, влажности, потребляемого тока и т. д.
При превышении порогов изменения параметров происходит срабатывание реле тревожной или аварийной сигнализации Полученные результаты сохраняются во внутренней памяти прибора и по запросу передаются в системы более высокого уровня по протоколам RS-485 или TCP/IP. Эти данные можно также просмотреть в виде WEB-страницы.
В приборе R-1600 предусмотрены дополнительные входа, к которым можно подключать датчики технологических параметров - температуры, влажности масла и воздуха, наличия газов и т. д. Введение этих параметров в диагностические алгоритмы позволяет более полно и достоверно оценивать проблемы как главной изоляции, так и самого трансформатора.
При заказе прибора R-1600 необходимо оговаривать конфигурацию всей системы - параметры контролируемого трансформатора, количество и тип необходимых датчиков, параметры линии связи с системой более высокого уровня, способ и условия монтажа оборудования.
