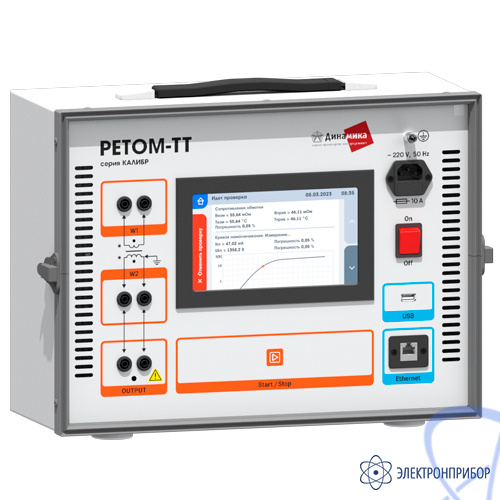

РЕТОМ-ТТ — устройство для проверки трансформаторов тока

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание устройства для проверки трансформаторов тока РЕТОМ-ТТ

РЕТОМ-ТТ – новое устройство линейки РЕТОМ, разработанное специально для проверки электрических параметров трансформаторов тока всех классов напряжений (от 0,4 до 1150 кВ). Устройство позволяет полностью автоматизировать процесс испытаний и получить комплексные данные о состоянии трансформатора тока в несколько касаний.

Область применения устройства для проверки трансформаторов тока РЕТОМ-ТТ

Комплексная проверка измерительных трансформаторов тока любого типа.

Определение параметров:

коэффициента трансформации до 20 000;
коэффициента остаточной магнитной индукции (Kr);
полярности обмоток;
кривой намагничивания до 40 кВ;
сопротивления вторичных обмоток постоянному току;
вторичной нагрузки и мощности вторичных обмоток.

Основные достоинства устройства для проверки трансформаторов тока РЕТОМ-ТТ:

класс точности 0,1 обеспечивает проведение высокоточного тестирования ТТ;
комплексная автоматическая проверка в несколько шагов;
автоматическое снятие вольт-амперных характеристик с точкой перегиба до 40 кВ (ГОСТ Р МЭК 61869-2);
измерение остаточной намагниченности;
размагничивание трансформатора тока после проведения измерений;
измерение сопротивления вторичных обмоток постоянному току для определения их целостности и наличия обрывов или замкнутых витков;
малый вес (10 кг) и компактные размеры;
сенсорный дисплей, интуитивно понятный пользовательский интерфейс, наглядное отображение схем подключения;
единая схема для всех проверок — все коммутации источников и измерителей происходят внутри прибора, поэтому достаточно собрать одну схему подключения для получения комплексных данных о состоянии ТТ;
сохранение результатов испытаний во внутренней памяти прибора и возможность выгрузки на внешний накопитель для дальнейшего анализа.

Технические характеристики устройства для проверки трансформаторов тока РЕТОМ-ТТ

Параметр	Значение
Выход генератора
Род тестового тока	переменный
Максимальное значение выходного напряжения, В	200
Максимальное значение силы выходного тока, А	6
Максимальная выходная мощность, ВА	600
Воспроизведение силы переменного тока
Диапазон воспроизведений силы переменного тока при частоте (50 ± 1) Гц, А	от 0,06 до 6
Минимальная разрешающая способность, мА	0,1
Измерение напряжения переменного тока
Диапазоны измерений напряжения переменного тока при частоте (50 ± 1) Гц, В	от 0,3 до 3 включительно	свыше 3 до 30 включительно		свыше 30 до 300
Разрешающая способность, мВ	0,1	1		10
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока, %	± 0,1
Измерение электрического сопротивления
Диапазоны измерений электрического сопротивления постоянному току, Ом	от 0,01 до 100 включительно		свыше 100 до 300
Разрешающая способность, мОм	1
Измерение коэффициента трансформации трансформатора тока
Диапазоны измерений коэффициента трансформации трансформатора тока	от 1 до 1000 включительно		свыше 1000 до 20000
Измерение угла фазового сдвига
Диапазоны измерений угла фазового сдвига, º	от -180 до -33	от -33 включительно до 33 включительно		свыше 33 до 180
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига, º	± 0,3	± 0,05		± 0,3
Общие характеристики
Требования по ЭМС	ГОСТ Р МЭК 61326-1-2014 для промышленной электромагнитной среды
Масса, кг, не более	10,5
Габаритные размеры устройства, мм, не более (В×Ш×Г)	340 × 430 × 210
Условия применения
Диапазон рабочих температур окружающей среды, °С	от - 20 до + 50
Параметры электрического питания устройства от однофазной сети: - напряжение сети, В - частота, Гц - потребляемая мощность, В·А, не более	от 187 до 264 от 45 до 65 1000

Комплект поставки РЕТОМ-ТТ

№	Наименование	Количество
1	Устройство для проверки трансформаторов тока РЕТОМ-ТТ	1

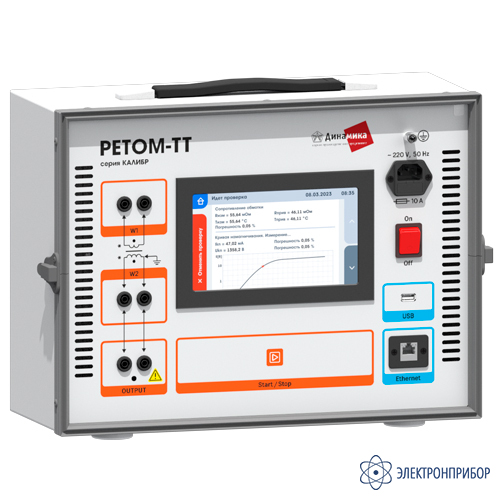

РЕТОМ-ТТ — устройство для проверки трансформаторов тока
