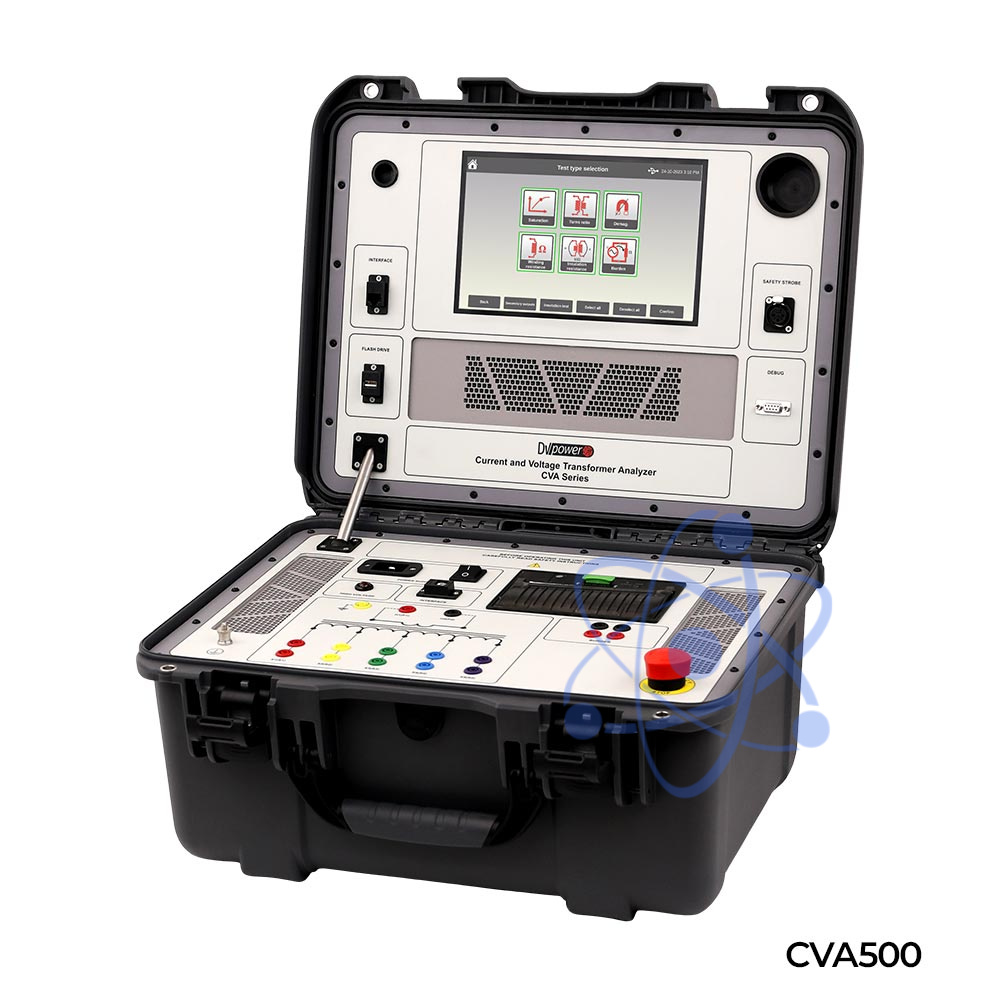

Анализатор трансформаторов тока и напряжения CVA500 является специально разработанным для испытаний трансформаторов тока (ТТ) прибором DV Power. Прибор может проводить различные тесты – коэффициент трансформации, характеристику намагничивания (точку перегиба), сопротивление вторичной нагрузки, размагничивание, сопротивление обмоток и сопротивление изоляции.
CVA500 может быть подключен ко всем измерительным вводам ТТ за раз, включая первичную сторону, до 5 отводов вторичной стороны и нагрузку. Встроенная матрица реле позволяет автоматически проводить тесты коэффициента трансформации, характеристики намагничивания, сопротивления вторичной нагрузки, сопротивления изоляции и сопротивления обмоток на всех 5 отводах, без необходимости повторного подключения кабелей. Сопротивление изоляции может быть измерено относительно любых частей – первичная сторона относительно земли, вторичная относительно земли, первичная относительно вторичной и вторичная относительно других магнитопроводов для многовитковых ТТ.
CVA500 является высокомощным устройством. Прибор способен воспроизводить до 2000 В переменного тока промышленной частоты для снятия характеристики намагничивания (определения точки перегиба) и 500 В или 1000 В постоянного тока для измерения сопротивления изоляции.
CVA500 может также использоваться для испытаний индуктивных и емкостных трансформаторов напряжения. Широкий диапазон измерения сопротивления позволяет измерять сопротивление первичной обмотки трансформатора напряжения. Сопротивление рабочей нагрузки измеряется с использованием номинального напряжения (до 110 В переменного тока). Для измерения коэффициента трансформации CVA500 способен выдавать максимум до 2 кВ переменного тока, что обеспечивает надежные и точные результаты даже на крупных емкостных трансформаторах напряжения.
