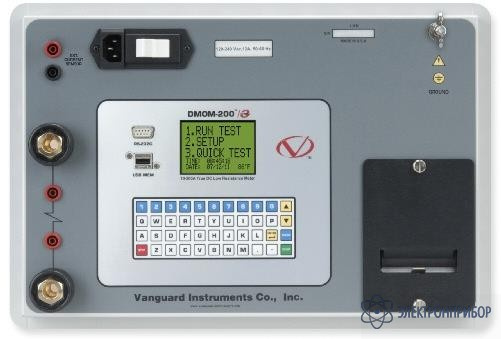

Назначение прибора DMOM-200:
Специализированный прибор DMOM200 предназначен для быстрого и точного измерения сопротивления контактов высоковольтных выключателей током до 200 А.
Особенности прибора DMOM-200:
Прибор DMOM-200 точно и быстро измеряет низкие сопротивления в диапазоне от 1 мкОм до 5 Ом. Разрешение 0,1 мкОм при тестовом токе больше 5 А.
- Автоматически разряд цепи после проведения теста
- Автоматическое тестирование
- Тестирующий ток от 1 А до 200 А
- Диапазон измерения от 1 мкОм до 5 Ом
- Температурная компенсация
- Память на 63 записи (в каждой 96 измерений)
- Встроенный энергонезависимый принтер
- Сравнение измеренного результата с установленными Пользователем пределами измерения
- Небольшой вес прибора.
Прибор DMOM200 предназначен для измерения сопротивления цепи главного контакта выключателя, шинных соединений и других звеньев цепи протекания высокого тока. Микроомметр такого класса может быть использован повсеместно для высокоточного измерения низкого сопротивления. DMOM200 безопасно, быстро и просто проводит измерения объектов, которые заземлены с обеих сторон. Это очень важно при измерение сопротивления контактов заземленного с 2-х сторон выключателя. Так как в этом случае при подаче тестирующего тока часть его растекается через защитные кабели заземления. Использую выносной датчик тока , прибор DMOM-200 измеряет данный ток и вносит поправку в результат измерения, рассчитывая таким образом актуальное значение сопротивления.
Система тестирования DMOM-200 предназначена для выполнения самых разных задач. Наиболее распространенные задачи: измерение сопротивления главных контактов выключателей низкого, среднего и высокого уровня напряжения, а так же шинных соединении и прочих звеньев цепи протекания высокого тока. Высокое контактное сопротивление приводит к потерям и повышению температуры, что обычно приводит к серьезным последствиям. Во избежание этого, необходимо периодически выполнять проверку сопротивления контактов.
Примеры использования прибора DMOM-200:
- Тестирование выключателей
- Тестирование контактов выключателей
- Тестирование присоединений к выключателю
- Тестирование шин
- Тестирование шинных соединений
- Тестирование соединений
- Везде, где необходимо измерить низкое сопротивление/подключение к цепи высокого тока:
- Коммутаторы
- Разъединители
- Подключение к защитному заземлению
- Места сварки
- Предохранители
- Кабели.
Программы регулярного технического обслуживания, которые включают в себя измерения сопротивлений – область наиболее эффективного применения этого прибора. После того, как контрольный уровень сопротивления установлен, можно сравнить результаты последующих испытаний для определения, имеют ли место изменения этого параметра в трансформаторах и соответствующих обмотках управления, регуляторах напряжения, электродвигателях, генераторах, контактах выключателей и всех типах соединений (болтовых, паяных, обжимных и т.д.).
Микроомметр предназначен для измерения сопротивления контактов прерывателя, шинных соединений, контактных элементов шинных соединений и других высокоточных соединений. При увеличении сопротивления контактов вследствие окисления, ослабления или неправильной затяжки резьбовых соединений, в точках контакта температура повышается сверх нормы. Нагрев приводит к понижению проводимости, тем самым, ускоряя подъем температуры, что в свою очередь часто приводит к серьезным неприятностям. Используя прибор DMOM-200 проблемы, подобные вышеописанным можно обнаруживать на ранней стадии и устранять их задолго до возникновения серьезных последствий. Регулярная проверка сопротивления контактов предоставит Вам адекватную информацию о состоянии системы в целом.
Во время замера омметр генерирует высокий ток. Этот ток не должен вести к повышению температуры внутри прибора. В предотвращение этого прибор снабжен термопредохранителем и миниатюрным сетевым прерывателем, работающим как линейный предохранитель. Микромметр также снабжен индукционной защитой. Для защиты от внешних избыточных напряжений ток на выходе и измерительный вход развязаны на землю. Для произведения измерений используется выпрямленный постоянный ток.
Дополнительно к широким возможностям по предельно допустимому току (до 200А пост тока) , микроомметр DМОМ-200 обеспечивает микропроцессорное измерение, сохранение и документирование результатов. Встроенное ПО позволяет пользователю выполнять отдельные тесты и полные циклы испытаний с сохранением результатов. Дополнительно прибор имеет полноценную клавиатуру на передней панели и встроенный принтер, который позволяет распечатывать результат измерения немедленно, без использования дополнительного компьютера, подключений или специализированного ПО. Диапазоны измерений устанавливаются автоматически, сопротивление измеряется непрерывно, и результаты тестирования могут быть автоматически зафиксированы при текущем значении тока испытаний
