Назначение устройства прокола кабеля пиротехнического 220 кВ УПКП-130:
Использование в энергетической промышленности высоковольтных кабелей большого диаметра (50-130 мм) породило необходимость в их обслуживании и ремонте. И соответственно, возникла потребность в устройстве, которое с абсолютной точностью определяло бы отсутствие напряжение на электрическом кабеле, находящемся под напряжением до 220 кВ. Проведение подобных подготовительных работ призвано исключить возможность поражения рабочего персонала электрическим током и возникновение аварий на линиях электропередач.
Устройство прокола кабеля пиротехническое УПКП-130 как раз используется для индикации отсутствия напряжения на обследуемом кабеле перед началом проведения ремонтных работ. Отсутствие напряжения определяется путем прокола кабеля по диаметру и замыкания жилы на землю. Причем, конструкция устройства УПКП-130 позволяет осуществлять пробой любого кабеля, независимо от его пространственного положения (коллектор, туннель, траншея, кабельный канал, подвальное помещение и другое). Доступ к электрическому кабелю может быть минимальным, главное чтобы расстояние между самими кабельными линиями было не менее 30 мм, а расстояние между их осями - не менее 300 мм.
Особенности работы устройства прокола кабеля пиротехнического 220 кВ УПКП-130:
Принцип действия устройства УПКП-130 заключается в использовании энергии пороховых газов. Истоником такой энергии выступают широко распространенные монтажные патроны МПУ-3. Сам выстрел производится при помощи дистанционного радиуправляемого устройства (или, пульта), которое оснащено приспособлением для срабатывания самого УПКП-130.
После выстрела необходимо извлечь пробойник из кабеля для его последующего использования. Для этой цели в состав УПКП-130 входит экстрактор. Его конструкция настолько проста и надежна, что позволяет быстро и с минимальными усилиями извлечь пробойник.

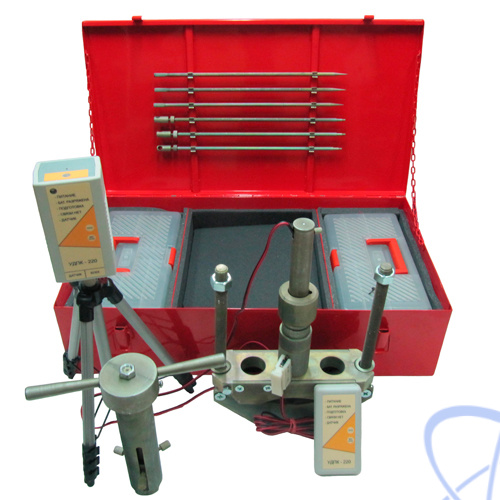

Устройство УПКП-130 обладает меньшими, по сравнению с аналогами, массой и габаритными размерами, а также повышеным уровнем безопасности и эргономики. УПКП-130 поставляется в небольшом металлическом ящике, удобным при транспортировке и проведении ремонтных работ в полевых условиях.
Возможна одновременная работа нескольких УПКП-130 в непосредственной близости, так как каждое устройство работает на своей частоте диапазона и имеет уникальный идентификационный номер.
