УДПК — устройство дистанционного прокола кабеля


Производитель
Гарантия
12 мес
Артикул
00399
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Устройство дистанционного прокола кабеля УДПК предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле от (0,4÷35) кВ перед его разрезкой, путем прокола кабеля по диаметру и закорачивания всех жил разных фаз между собой и через кабель заземления (не менее 25 мм2) на землю, с целью предотвращения возможности поражения персонала электрическим током. Устройство позволяет производить не менее 1000 проколов кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 110 мм,  с наружным диаметром от 25 до 65 мм включительно и сечением жил до 240 мм2 включительно в исполнении кабелей марок АСБ ААБ и их аналогами и до 500 мм2 включительно в исполнении кабелей марок АПвПуг и АПвВнг и их аналогами .

Действие устройства УДПК основано на использовании энергии расширяющих пороховых газов. В качестве источников энергии применяются монтажные патроны.

Прокол кабеля осуществляется за один выстрел с применением патронов Д4. Управление устройством производится дистанционно с помощью полимерного троса.

Для прокола устройство надежно закрепляется на кабеле с помощью натяжного механизма.


Технические характеристики устройства УДПК:

Параметр Значение
Габариты устройства, мм 70х138х383
Масса устройства, кг 4,4
Масса устройства в футляре без штыря заземления, кг 6,9
Габариты футляра, мм 410х150х100
Наружный диаметр прокалываемых кабелей, мм 25...65

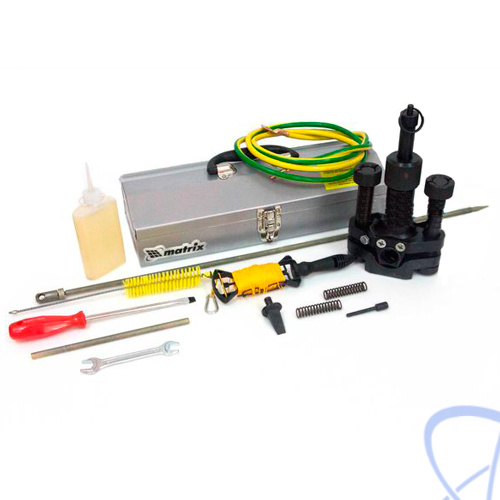

Наименование Количество
1 Устройство УДПК 1
2 Штырь заземления 1
3 Извлекатель гильзы 1
4 Провод заземления 1
5 Шнур с ручкой 1
6 Отвертка 1
7 Ерш 1
8 Ключ гаечный 1
9 Масленка 1
10 Пробойник 1
11 Пружина 2
12 Футляр 1
13 Паспорт 1
