Назначение штанги электроизолирующей для заземлений ШЭУ-35-1-1,6:
Штанга электроизолирующая ШЭУ-35-1-1,6 предназначена для использования совместно с переносными заземлениями для распредустройств до 35 кВ.

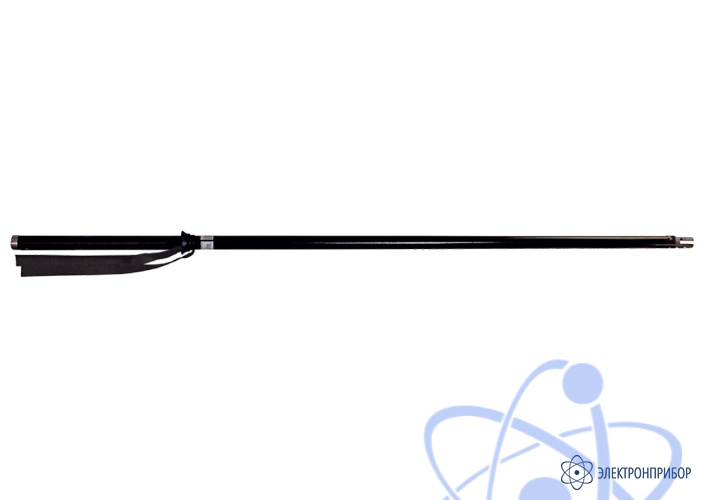

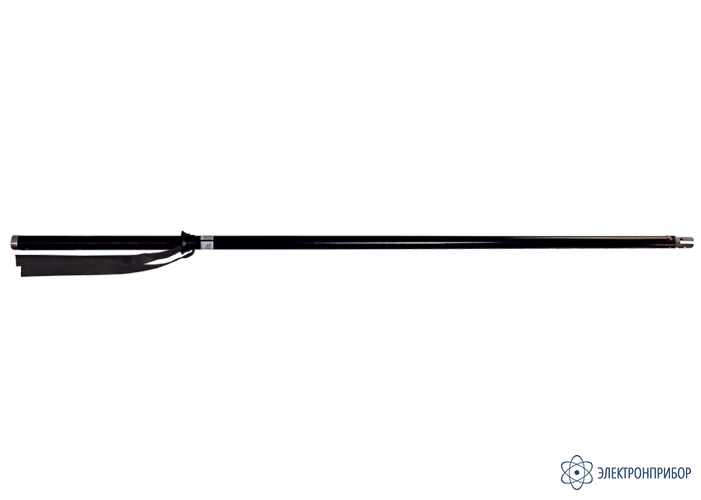

Штанга состоит из рукоятки, ограничительного кольца, изолирующей части и рабочей части в виде специальной втулки (рис.1) для присоединения зажима заземления.
Рис.1. Специальная втулка
Штанга не предназначена для работы в среде, содержащей электропроводную пыль и агрессивные газы в повышенной концентрации. Штанга для РУ и ВЛ напряжением 35 кВ и выше выпускаются также в исполнении для работы в условиях с повышенной влажностью (во время дождя, тумана, снегопада) при наличии наведенного напряжения на отключенных электроустановках. Для обеспечения электроизолирующих свойств в условиях с повышенной влажностью штанга ШЭУ-35-1-1,6 снабжена специальной диэлектрической накладкой в форме колец с конической наружной поверхностью (рис.2).
Рис.2. Специальная диэлектрическая накладка
Для крепления к конструкциям опоры с целью предотвращения случайного сбрасывания заземления штанга в месте расположения ограничительного кольца рукоятки снабжена специальной лентой длиной не менее 750 мм (рис.3).
Рис.3. Специальная лента для крепления штанги к конструкциям опоры
Транспортная длина штанги электроизолирующей ШЭУ-35-1-1,6 для переносных заземлений не превышает 1,65 м.
