Ф4106 — прибор контроля изоляции щитовой


Производитель
Гарантия
18 мес
Межповерочный интервал
12 мес
Артикул
20163
Оригинальный прибор

Под заказ

321 359 ₸Цена с НДС

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение прибора контроля изоляции Ф4106:

Приборы контроля изоляции Ф4106, Ф4106А предназначены для измерения сопротивления изоляции и сигнализации при его снижении ниже установленного уровня (уставки) в сетях переменного тока, находящихся под напряжением 220 В или 380 В частотой 50 Гц, 60 Гц или 400 Гц.

Исполнение приборов Ф4106, Ф4106А - пыле-, брызго- и влагозащищенное, виброустойчивое.

Область применения – передвижные и стационарные электроустановки с изолированной нейтралью.

Описание прибора контроля изоляции Ф4106:

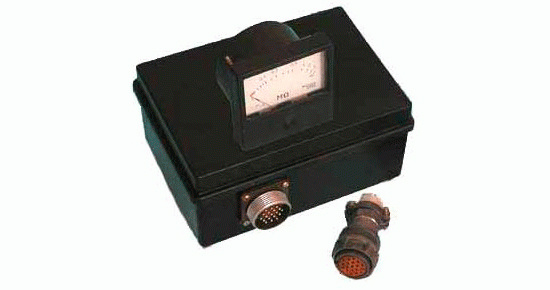

Прибор Ф4106 состоит из двух блоков: показывающего устройства (ПУ) и релейного устройства (РУ). Рабочее положение ПУ – вертикальное, РУ – любое.

При большом значении сопротивления изоляции исполнительное реле РУ находится во включённом состоянии и при снижении сопротивления изоляции до величины уставки реле выключается. Реле имеет два переключающих контакта.

Прибор изготавливается с двумя наборами переключающих уставок:

  • Ф4106 – с набором 30, 50 и 500 кОм;
  • Ф4106А – с набором 12, 20 и 60 кОм.

Приборы предназначены для применения в передвижных и стационарных электроустановках с изолированной нейтралью.

Технические характеристики прибора контроля изоляции Ф4106:

Параметр Значение
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Ф4106 Ф4106А
Диапазон измерений От 0,02 МОм до 5 МОм
Класс точности ПУ 2,5
Предел допускаемой основной погрешности РУ ± 10% от сопротивления уставки
Переключаемых уставки сопротивления Rу (набор уставок)* 30 кОм, 50 кОм и 500 кОм 12 кОм, 20 кОм и 60 кОм
Входное сопротивление Не менее 250 кОм
Оперативный ток (через измеряемое сопротивление Rх) Не более 0,6 мА
РУ прибора имеет на выходе два переключающих контакта, режимы коммутации которых приведены ниже
Диапазон коммутации Ф4106
Ф4106А
Тока, А Напряжения, В Род тока Вид нагрузки
0,1 – 2 6 – 30 Постоянный Активная
0,05 – 1 6 – 30 Постоянный t £ 15 ms
0,1 – 0,3 6 – 250 Постоянный Активная
0,1 – 0,25 6 – 115 Переменный 50 – 1100 Гц cos ф ≥ 0.3
По согласованию с заводом-изготовителем допускается поставка приборов с другими режимами коммутации при следующих условиях эксплуатации: температура окружающего воздуха от минус 40 ºС до плюс 60 °С; относительная влажность воздуха от 35 % до 85 %
Диапазон коммутации Ф4106
Ф4106А
Тока, А Напряжения, В Род тока Вид нагрузки
≤ 8 ≤ 30 Постоянный Активная
≤ 3 ≤ 30 Постоянный t ≤ 7 ms
≤ 2 ≤ 250 Переменный 50 Hz…1100 Hz cos ф ≥0,4
ОБЩИЕ ХАРАКТЕРИСТИКИ
Потребляемая мощность Не более 10 ВА
Время отпускания РУ Не более 0,1 с
Напряжение питания (220 +22/-66) В
Длина шкалы ПУ Не менее 50 мм
Режим работы Непрерывный; продолжительность непрерывной работы не ограничена
Условия эксплуатации Температура окружающего воздуха от минус 60 °С до плюс 60 °С;
относительная влажность до 95 % при температуре плюс 35 °С
Масса, не более ПУ - 0,2 кг;
РУ – 1,3 кг
Габаритные размеры, не более ПУ – 80 мм х 80 мм х 100 мм;
РУ- 175 мм х 98 мм х 143 мм

* По согласованию с заводом-изготовителем допускается поставка приборов с другими наборами уставок из ряда 12 кОм, 20 кОм, 30 кОм, 50 кОм, 60 кОм, 100 кОм, 200 кОм, 300 кОм, 400 кОм, 500 кОм.

Наименование Количество
1 Релейное устройство 1
2 Показывающее устройство 1
3 Розетка 1
4 Руководство по эксплуатации 1
