Назначение анкера грунтового травмобезопасного (грунт низкой и средней плотности) АНТЕХ (исп.2):
Анкер АНТЕХ (исп.2) предназначен для установки в грунте низкой и средней плотности для крепления растяжек раскрепляющих устройств различных модификаций, растяжек крепления специальных лестниц для котлованов ЛУСК (ЛУС), растяжек крепления щитов переносной быстромонтируемой крепи ТЕХНОКРЕПЬ™, растяжки блочно-канатного подъемного устройства. Возможно применение анкера с устройствами для вытаскивания автомобилей.
Описание анкера грунтового травмобезопасного грунт низкой и средней плотности) АНТЕХ (исп.2):
Анкер содержит стержень (1 на рис.1) из углеродистой стали с несъемным закаленным острием и лемехами (3 на рис.1) клиновидной формы.
На стержне (1 на рис. 1) анкера с помощью сварки закреплена пластина (2 на рис. 1) с отверстиями для крепления карабинов растяжек, распределенными вдоль стержня (1 на рис. 1). Пластина (2 на рис. 1) выполняет также функции ребра жесткости, которое предотвращает изгиб стержня и боковое смещение анкера в грунте в результате натяжения растяжек. Анкер полностью оцинкован.
Анкер снабжен кожухом-держателем (1 на рис. 1), который предотвращает травмирование работников об острие стержня при хранении и транспортировке и выполняет функции держателя для предотвращения травмирования рук работников при погружении (забивании) анкера в грунт.
Кожух-держатель (4 на рис. 1) шарнирно соединен с оголовком (5 на рис. 1) стержня (1 на рис. 1) во избежание потери во время хранения, транспортирования и эксплуатации. Кожух-держатель (4 на рис. 1) снабжен крючьями (6 на рис. 1) для намотки каната растяжки.
Оголовок (5 на рис. 1) анкера выполнен из вязкого металла для предотвращения образования осколков в результате ударов, наносимых при погружении анкера в грунт и травмирующих глаза.
Анкер АНТЕХ (исп.2) длиной 0,82 м снабжен защитным кожухом-держателем и ремнем для переноски. Поставляется в чехле.

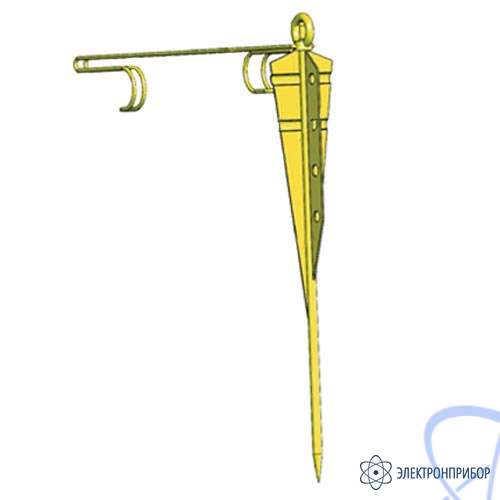

Рис. 1. Внешний вид анкера в рабочем положении Рис. 2. Анкер АНТЕХ™, установленный в грунте с кожухом-держателем, поднятым для обозначения места установки анкера
