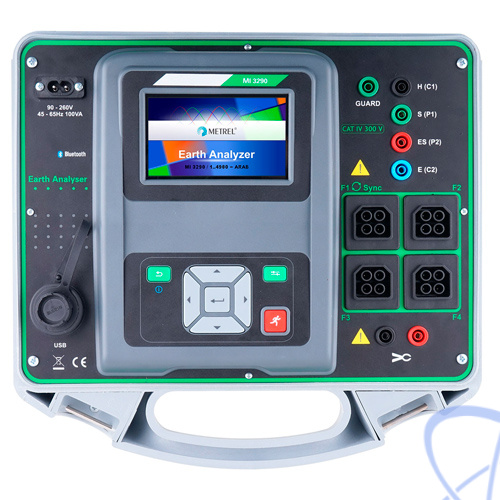

Назначение анализатора заземления MI 3290:
MI 3290 – универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.
Основной комплект прибора MI 3290 позволяют проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения) зависит от выбора комплекта.
Область применения анализатора заземления MI 3290:
- Измерение защитного заземления одностоечных и многостоечных опор ЛЭП с подключенным кабелем защитного заземления;
- Измерение защитного заземления трансформаторных станций (преобразует среднее напряжение в низкое напряжение);
- Измерение защитного заземления подъемных установок, радиовышек;
- Измерение защитного заземления солнечных электростанций, ветровых и гидравлических турбин;
- Измерение защитного заземления в промышленных зонах.
Особенности анализатора заземления MI 3290:
- Анализ импеданса заземления как функции частоты благодаря широкому диапазону;
- Измерительных частот (55 Гц ... 15 кГц);
- Измерения заземления опор ЛЭП с подключенным кабелем защитного заземления;
- Измерение на одностоечных и многостоечных опорах ЛЭП;
- Измерение ВЧ-сопротивления заземления (согласно IEEE_Std 81);
- Отображение зависимости Z(f) на экране;
- Комбинированное питание;
- Высокая степень защиты корпуса: IP 65 с закрытой крышкой, IP 54 с открытой крышкой;
- Измерение импульсного импеданса (имитация удара молнии).
Функции анализатора заземления MI 3290:
- 2-, 3-, 4-полюсные измерения сопротивления заземления;
- Измерение сопротивления заземления с помощью одних клещей;
- Измерение сопротивления заземления без забивки штырей в грунт (с помощью 2 клещей);
- Измерение удельного сопротивления грунта (методы Веннера и Шлумбергера);
- Измерение сопротивления заземления с помощью испытательного сигнала высокой частоты (25 кГц, согласно IEEE_Std 81);
- Измерение сопротивления заземления одностоечных опор ЛЭП с помощью гибких клещей;
- Измерение сопротивления заземления многостоечных опор ЛЭП с помощью четырех гибких клещей;
- Измерение силы тока (железные, гибкие клещи);
- Измерение сопротивления проводников токами 7 мА и 200 мА;
- Измерение электрического потенциала грунта;
- Измерение шагового и контактного напряжения;
- Измерение сопротивления заземления импульсным методом измерения 10/350 мкс.
