MI 3290 GF — анализатор заземления (комплект для измерения шагового напряжения)

MI 3290 GF — анализатор заземления (комплект для измерения шагового напряжения)

MI 3290 GF — анализатор заземления (комплект для измерения шагового напряжения)


Производитель:
Metrel
Межповерочный интервал:
24 мес.

Является модификацией MI 3290 — анализатор заземления

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу

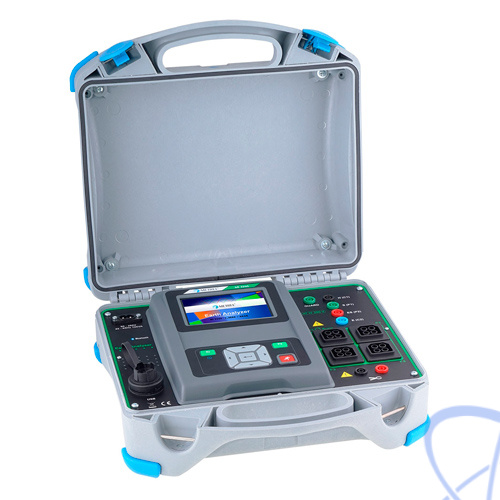

Назначение анализатора заземления MI 3290:

MI 3290 – универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.

Основной комплект прибора MI 3290 позволяют проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта. Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения) зависит от выбора комплекта.

Область применения анализатора заземления MI 3290:

  • Измерение защитного заземления одностоечных и многостоечных опор ЛЭП с подключенным кабелем защитного заземления;
  • Измерение защитного заземления трансформаторных станций (преобразует среднее напряжение в низкое напряжение);
  • Измерение защитного заземления подъемных установок, радиовышек;
  • Измерение защитного заземления солнечных электростанций, ветровых и гидравлических турбин;
  • Измерение защитного заземления в промышленных зонах.

Особенности анализатора заземления MI 3290:

  • Анализ импеданса заземления как функции частоты благодаря широкому диапазону;
  • Измерительных  частот (55 Гц ... 15 кГц);
  • Измерения заземления опор ЛЭП с подключенным кабелем защитного заземления;
  • Измерение на одностоечных и многостоечных опорах ЛЭП;
  • Измерение ВЧ-сопротивления заземления (согласно IEEE_Std 81);
  • Отображение зависимости  Z(f) на экране;
  • Комбинированное питание;
  • Высокая степень защиты корпуса: IP 65 с закрытой крышкой, IP 54 с открытой крышкой;
  • Измерение импульсного импеданса (имитация удара молнии).

Функции анализатора заземления MI 3290:

  • 2-, 3-, 4-полюсные измерения сопротивления заземления;
  • Измерение сопротивления заземления с помощью одних клещей;
  • Измерение сопротивления заземления без забивки штырей в грунт (с помощью 2  клещей);
  • Измерение удельного сопротивления грунта (методы Веннера и Шлумбергера);
  • Измерение сопротивления заземления с помощью испытательного сигнала высокой частоты (25 кГц, согласно IEEE_Std 81);
  • Измерение сопротивления  заземления одностоечных опор ЛЭП с помощью гибких клещей;
  • Измерение сопротивления заземления многостоечных опор ЛЭП с помощью четырех гибких клещей;
  • Измерение силы тока (железные, гибкие клещи);
  • Измерение сопротивления проводников токами 7 мА и 200 мА;
  • Измерение электрического потенциала грунта;
  • Измерение шагового и контактного напряжения;
  • Измерение сопротивления заземления импульсным методом измерения 10/350 мкс.

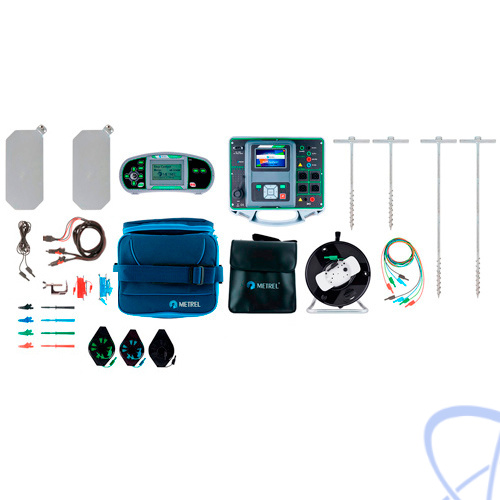

Наименование Количество
1 Анализатор заземления MI 3290 1
2 Токовые штыри 90 см 2
3 Потенциальные  штыри 50 см 2
4 Соединительный провод черный 2 м 1
5 Измерительный провод, красный 5м 1
6 Измерительный провод  синий  5м 1
7 Измерительный провод черный на катушке 50 м 1
8 Измерительный провод зеленый на катушке 50 м 1
9 Измерительный провод синий на катушке 50 м 1
10 Экранированный измерительный провод 75 м на катушке 1
11 G-зажим 1
12 Набор измерительных наконечников, зажимов «крокодил» 1
13 Лицензия GF 1
14 Кабель для измерения непрерывности с зажимами крокодил, 2х2,5 м 2
15 Вольтметр MI 3295M с 2-проводным измерительным кабелем 1
16 Мягкая сумка для переноски 1
17 Пластина для измерения шагового напряжения 2
18 Аккумуляторные батареи NiMH, тип АА 6
19 Адаптер питания 1
20 Сумка для пренадлежностей 1
21 USB-кабель 1
22 Кабель питания 1
23 Свидетельство о калибровке 1
24 Руководство по эксплуатации 1
25 ПО ES Manager 1
