MRU-200-GPS — измеритель параметров заземляющих устройств

Реестр ГСИ РК

до 29.11.2018 г.

Производитель

Sonel

Гарантия

36 мес

Межповерочный интервал

12 мес

Артикул

36104

Оригинальный прибор

Декларация о соответствии (EAC)

pdf

Сертификат дилера

png

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение и область применения измерителя параметров заземляющих устройств MRU-200-GPS:

MRU-200-GPS— это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.

В данном приборе реализованы все существующие методы контроля параметров ЗУ. Впервые для определения характеристик молниезащит (громоотводов) используется импульсный метод измерения динамического сопротивления. Также MRU-200-GPS дает ряд возможностей по проведению измерений бесконтактным методом, что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.

Основные характеристики измерителя заземляющих устройств MRU-200-GPS:

измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
измерение сопротивления заземляющих устройств методом двух клещей;
измерение сопротивления молниезащит (громоотводов) по четырехполюсной схеме импульсным методом;
измерение переменного тока (ток утечки);
измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
высокая помехоустойчивость;
сохранение результатов измерений в память;
подключение измерителя к компьютеру (USB);
совместимость с программой СОНЭЛ Протоколы;
встроенный GPS-приемник — запись координат местоположения проведения измерений.

Технические характеристики измерителя параметров заземляющих устройств MRU-200-GPS:

Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда»
Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»

Измерение напряжении помех U_N (RMS)

Диапазон	Разрешение	Погрешность
0...100 В	1 В	± (2% и. в. + 3 е. м. р.)

частота f_N 15…450 Гц
частота измерения – минимум два измерения/с

Измерение частоты помех f_N

Диапазон	Разрешение	Погрешность
15...450 Гц	1 Гц	± (1% и. в. + 2 е. м. р.)

измерения для напряжения помех >1В (при напряжении помех <1В на дисплее высветится: f=---)

Измерение сопротивления проводников и выравнивания потенциалов (2p)

Диапазон измерения согласно IEC 61557-4: 0,045 Ом...19,9 кОм

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления проводников и выравнивания потенциалов (3p, 4p)

Диапазон измерения согласно IEC 61557-5: 0,100 Ом...19,9 кОм

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (2% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (2% и. в. + 2 е. м. р.)
40...399,9 Ом	0,1 Ом
400...3999 Ом	1 Ом
4,00...19,99 кОм	0,01 кОм	± (5% и. в. + 2 е. м. р.)

Измерение сопротивления сложных заземляющих устройств с использованием клещей (3p+клещи)

Диапазон измерения согласно IEC 61557-5: 0,120 Ом...1,99 кОм

Диапазон	Разрешение	Погрешность основная
0,000...3,999 Ом	0,001 Ом	± (8% и. в. + 4 е. м. р.)
4,00...39,99 Ом	0,01 Ом	± (8% и. в. + 3 е. м. р.)
40,0...399,9 Ом	0,1 Ом
400...1999 Ом	1 Ом

Измерение сопротивления заземляющих устройств методом двух клещей

Диапазон	Разрешение	Погрешность основная
0,00...19,99 Ом	0,01 Ом	± (10% и. в. + 3 е. м. р.)
20,0...149,9 Ом	1 Ом	± (20% и. в. + 3 е. м. р.)

Измерение удельного сопротивления грунта

Измерение согласно методу Веннера, ρ = 2πLR_E

Диапазон	Разрешение	Погрешность основная
0,00...9,99 Ом x м	0,01 Ом x м	Зависит от основной погрешности R_E при измерении методом 4p но не менее ±1 е.м.р.
100...999 Ом x м	1 Ом x м
1,00...9,99 кОм x м	0,01 кОм x м
10,0...99,9 кОм x м	0,1 кОм x м
100...999 кОм x м	1 кОм x м

расстояние между измерительными зондами (L): 1...50м

Измерение сопротивления заземляющих устройств и молниезащит импульсным методом

Диапазон	Разрешение	Погрешность основная
0,0...99,9 Ом	0,1 Ом	±(2,5% и. в. + 3 е. м. р.)
100...199 Ом	1 Ом	±(2,5% и. в. + 3 е. м. р.)

форма сигнала: 8/10μс или 10/350μс
амплитуда тока измерительного импульса приблизительно 1A
пиковые значения напряжения приблизительно 1500В

Измерение сопротивления измерительных зондов

Диапазон	Разрешение	Погрешность основная
0...999 Ом	1 Ом	±5%(R_E+R_H+R_S)+8 е.м.р.
1,00...9,99 кОм	1 кОм
10,0...19,9 кОм	0,1 кОм

Измерение тока утечки (RMS)

Диапазон	Разрешение	Погрешность основная
0...99,9 мA¹	0,1 мА	±(8% и.в. + 5 е.м.р.)
100...999 мA¹	1 мA	±(8% и.в. + 3 е.м.р.)
1,00...4,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)¹ Не используется²
5,00...9,99 A^1,2	0,01 A	±(5% и.в. + 5 е.м.р.)
10,0...99,9 A^1,2	0,1 A
100...300 A^1,2	1 A

¹ - клещи (диаметр 52мм) – C-3
² - гибкие клещи – F-1
• частотный диапазон: 45...400 Гц

Дополнительные технические характеристики

Класс изоляции	двойная, согласно EN 61010-1 и IEC 61557
Категория безопасности	III 600В согласно EN 61010-1
Степень защиты корпуса PN-EN 60529	IP54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения	24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)	3A RMS
Частота измерительного тока	125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p	U<24В RMS, I≥200мA для R≤2 Ом
Измерительное напряжение для 3p, 4p	25 или 50 В
Измерительный ток 3p, 4p	>200 мA
Максимальное сопротивление измерительных зондов	20 кОм
Индикация тока помех (клещи)	≤0,5 мA
Питание измерителя	пакет аккумуляторов SONEL NiMH 4,8В 4,2Aч
Количество измерений сопротивления R 2p	>1500 (1 Ом, 2 измерения/мин.)
Количество измерений R_E	>1200 (R_E=10 Ом, R_H=R_S=100 Ом, 2 измерения/мин.)
Длительность измерения сопротивления для метода 2p	<6 секунд
Длительность измерения для остальных методов	<8 секунд
Габаритные размеры	288 x 223 x 75 мм
Масса измерителя	приблизительно 2 кг
Рабочая температура	-10..+50°C
Температура зарядки аккумуляторов	+10..+35°C

№	Наименование	Описание	Фото	Количество	Индекс
1	Измеритель параметров заземляющих устройств MRU-200-GPS	MRU-200-GPS — это многофункциональный измеритель, позволяющий всесторонне охарактеризовать электрическое состояние заземляющих устройств (ЗУ) и молниезащит.		1	WMRUMRU200
2	Аккумуляторная батарея NiMH SONEL-07 4,8V	Пакет аккумуляторов (аккумуляторный отсек+аккумулятор) NiMH 4,8В 4,2 Ач.		1	WAAKU07
3	Адаптер OR-1 v.2	Адаптер Bluetooth 4.0.		1	#
4	Адаптер автомобильный (12В)	Устройство для зарядки элементов питания приборов MRU-120, MRU-200, MPI-525, MPI-520 от автомобильной сети.		1	WAPRZLAD12SAM
5	Зажим «Крокодил» изолированный красный K02	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKRORE20K02
6	Зажим «Крокодил» изолированный черный K01	Зажим типа «Крокодил» используется для подключения оборудования SONEL к открытым токоведущим частям. Проводники подключаются с использованием разъема типа «банан». Максимальный диаметр – 25 мм. Зажимы выполнены из прочного пластика и имеют двойную усиленную изоляцию CAT III 1000V. Максимальный ток – 20 А.		1	WAKROBL20K01
7	Зажим специальный типа «струбцина» с разъемом «банан»	Зажим специальный типа «струбцина» с разъемом «банан» используется при проведении измерений сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов, заземляющих устройств и обмоток машин и трансформаторов. Материал — литейная латунь покрытая слоем никеля.		1	WAZACIMA1
8	Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012	Зарядное устройство для аккумуляторов MRU-120, MRU-200, MPI-520, MPI-525.		1	WAZASZ7
9	Зонд измерительный для забивки в грунт 30 см	Предназначен для проведения измерений приборами типа MRU-100, MRU-101, MRP-200, MPI-510, MPI-511.		4	WASONG30
10	Кабель последовательного интерфейса USB	Предназначен для связи с компьютером приборов, имеющих USB порт.		1	WAPRZUSB
11	Кабель сетевой	Предназначен для зарядки аккумуляторов приборов.		1	WAPRZLAD230
12	Клещи измерительные C-3	Токоизмерительные клещи, используемые совместно с приборами.		1	WACEGC3OKR
13	Комплект ремней «Свободные руки»	Предназначены для освобождения рук при проведении измерений.		1	WAPOZSZEKRU
14	Провод измерительный 1,2 м с разъемами «банан» красный	Предназначен для проведения измерений до 1000 В		1	WAPRZ1X2REBB
15	Провод измерительный 2,2 м с разъемами «банан» черный	Предназначен для проведения измерений приборами типа MRU-XXX.		1	WAPRZ2X2BLBB
16	Провод измерительный 25 м на катушке с разъёмами «банан» голубой	Предназначен для проведения измерений сопротивления заземляющих устройств приборами типа MRP-200, MRU-100, MRU-101, MPI-510, MPI-511.		1	WAPRZ025BUBBSZ
17	Провод измерительный 25 м на катушке с разъемами «банан» красный	Используется для проведения измерений приборами серии MRU, MPI и LKZ-700.		1	WAPRZ025REBBSZ

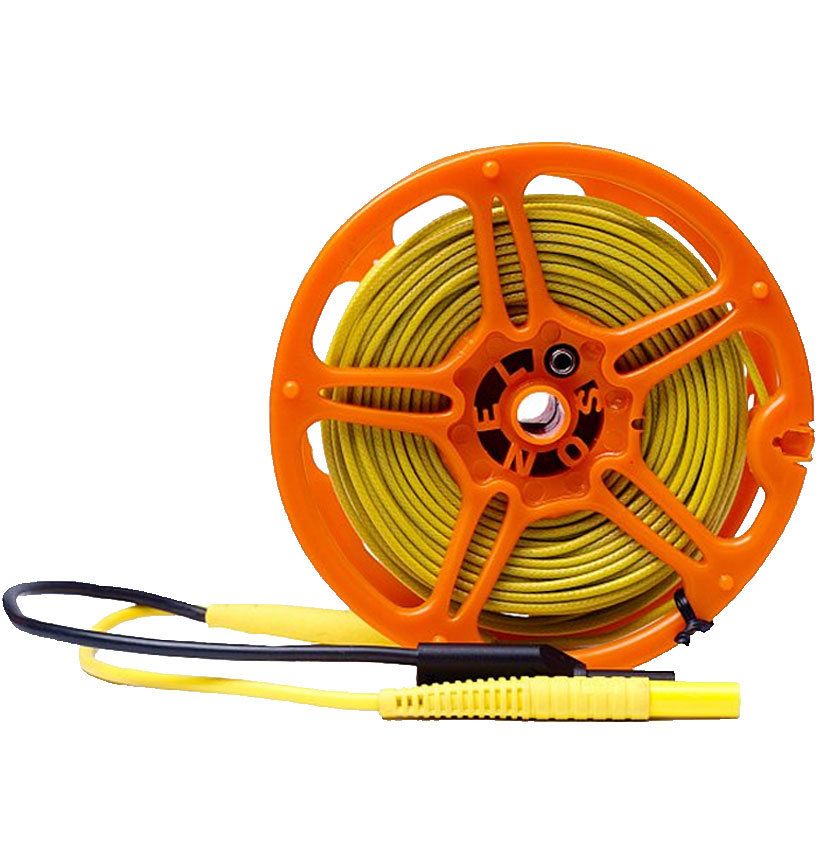

18	Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый	Предназначен для проведения измерений сопротивления молниезащит импульсным методом прибором MRU-200.		1	WAPRZ050YEBBSZE
19	Футляр L2	Предназначен транспортировки прибора		1	WAFUTL2
