Назначение щитового амперметра ЦА2131:
- для измерения постоянных напряжений и токов;
- для измерения действующих значений напряжений и токов переменного тока;
- индикации результата измерения.

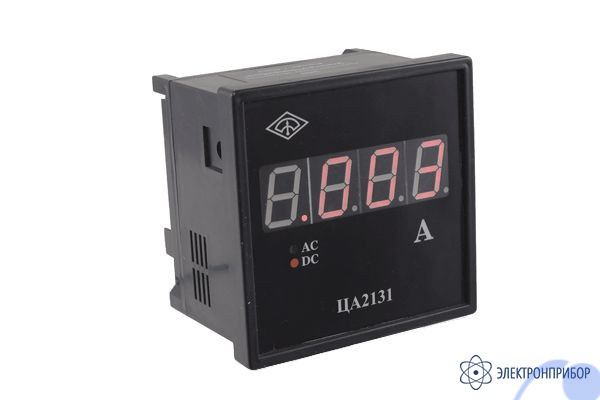

Описание щитового амперметра ЦА2131:
Приборы щитовые по габаритным, присоединительным и установочным размерам аналогичны широко распространенным приборам М381, М377, Э365, Э377, ЭА0702, ЭВ0702 и др. (габарит по наличнику 120х120 мм, вырез в щите 112х112 мм). Они могут применяться для прямой замены стрелочных щитовых приборов.
При этом приборы отличаются от стрелочных приборов высокой дальностью отсчета показаний, высокой точностью измерения и высокой чувствительностью (разрешающей способностью).
Кроме того, амперметры и вольтметры, работающие от внешнего трансформатора тока (5 А) или трансформатора напряжения (100 В), отличаются весьма малым энергопотреблением от входной цепи, т.е. они практически не нагружают внешний измерительный трансформатор.
Пример заказа щитового амперметра ЦА2131:
- Амперметра переменного тока для измерений с использованием внешнего трансформатора тока со значением первичного тока 2 кА, вторичного тока 5 А:
«Амперметр ЦА2131 АС (2 кА/5А) ТУ4221-039-71064713-2007»; - Амперметра постоянного тока для измерения с использованием внешнего шунта 75 мВ на 200 А:
Амперметр ЦА2131 ДС (200А/75мВ) ТУ4221-039-71064713-2007».
