Назначение прибора щитового аналогового постоянного тока М1690А:
Приборы серии «ПРОЧНОСТЬ» – щитовые микроамперметры и миллиамперметры постоянного тока М1690А предназначены для встраивания в измерительную и испытательную аппаратуру и в изделия, эксплуатируемые в полевых условиях при повышенных механических и климатических воздействиях. Используются в основном в изделиях оборонных отраслей промышленности.
Описание прибора щитового аналогового постоянного тока М1690А:

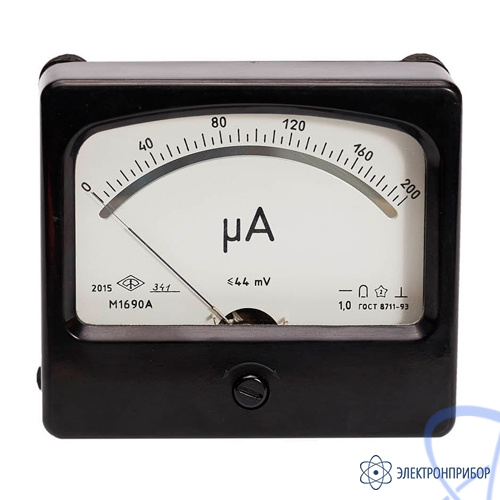

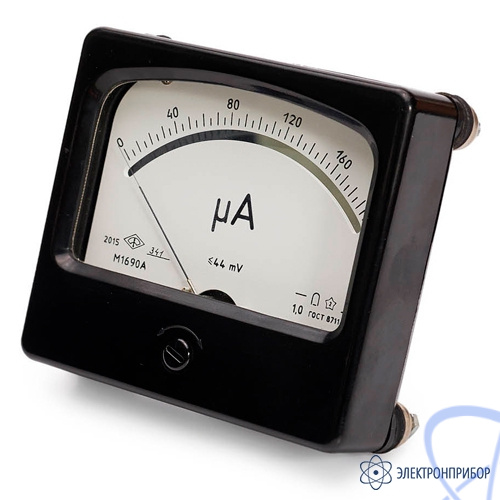

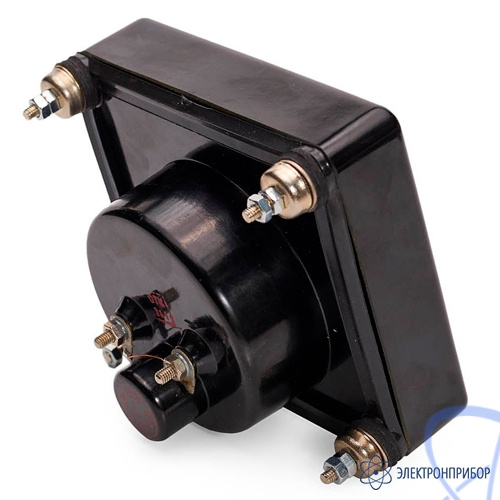

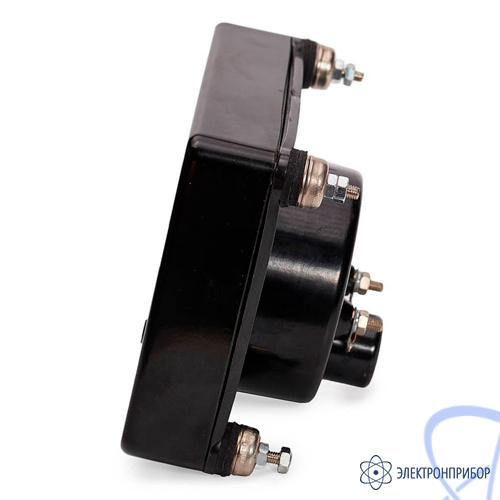

Приборы М1690А – микроамперметры, миллиамперметры постоянного тока, магнитоэлектрической системы со стрелочным указателем, виброустойчивые, вибропрочные ударопрочные. Нормальное положение вертикальное или горизонтальное.
Принцип действия приборов основан на взаимодействии магнитного поля постоянного магнита с электрическим током, проходящим по обмотке рамки. Микроамперметры и миллиамперметры М1690А представляют собой щитовые приборы магнитоэлектрической системы со стрелочным указателем с подвижной частью на растяжках и механическим противодействующим моментом со шкалой с нулевой отметкой на краю или внутри диапазона измерений, длиной шкалы – 90 мм. Приборы относятся к невосстанавливаемым неремонтируемым однофункциональным изделиям. Микроамперметры и миллиамперметры М1690А являются виброустойчивыми, вибропрочными и ударопрочными приборами.
Исполнения приборов зависят от диапазона измерения. По требованию потребителей приборы могут изготавливаться со специальными шкалами.
Рис.1. Габаритный чертеж прибора щитового аналогового постоянного тока М1690А
