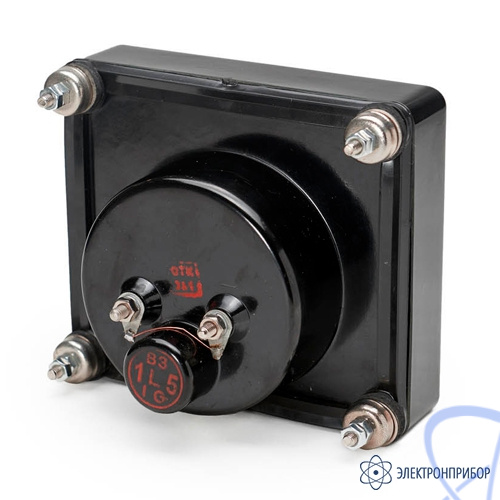

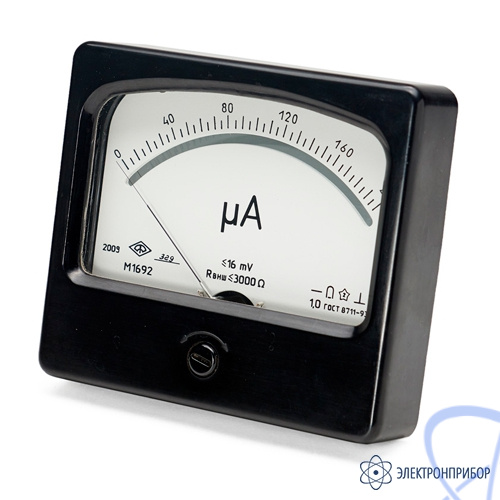

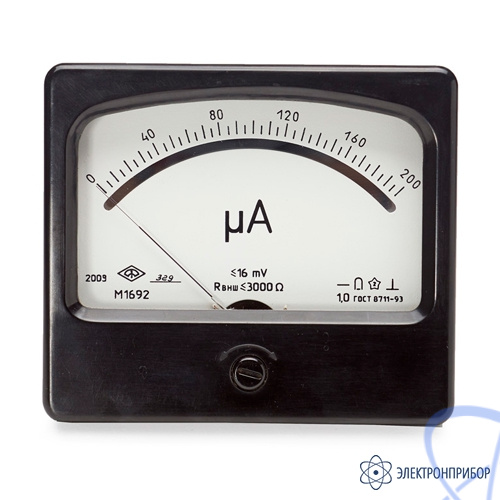

М1692 — прибор щитовой аналоговый постоянного тока

Производитель

Гарантия

36 мес

Межповерочный интервал

24 мес

Артикул

60355

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение прибора щитового аналогового постоянного тока М1692:

Приборы серии «ПРОЧНОСТЬ» – щитовые микроамперметры и миллиамперметры постоянного тока М1692 предназначены для встраивания в измерительную и испытательную аппаратуру и в изделия, эксплуатируемые в полевых условиях при повышенных механических и климатических воздействиях. Используются в основном в изделиях оборонных отраслей промышленности.

Описание прибора щитового аналогового постоянного тока М1692:

Приборы М1692 – микроамперметры, миллиамперметры постоянного тока, магнитоэлектрической системы со стрелочным указателем, виброустойчивые, вибропрочные ударопрочные. Нормальное положение вертикальное или горизонтальное.

Микроамперметры и миллиамперметры представляют собой щитовые приборы магнитоэлектрической системы со стрелочным указателем с подвижной частью на растяжках и механическим противодействующим моментом со шкалой с нулевой отметкой на краю или внутри диапазона измерений, длиной шкалы 90 мм. Микроамперметры и миллиамперметры относятся к невосстанавливаемым неремонтируемым однофункциональным изделиям. Микроамперметры и миллиамперметры являются виброустойчивыми, вибропрочными и ударопрочными приборами.

Исполнения приборов зависят от диапазона измерений. По требованию потребителей приборы могут изготавливаться со специальными шкалами. Производятся с несколькими классами точности:

М1692 (кл. т. 0,5);
М1692 (кл. т. 1,0).

Пример записи при заказе и в технической документации другой продукции прибора М1692 с диапазоном измерений 0-50 мкА, класса точности 0,5, предназначенного для монтажа на вертикальном щите: «Прибор М1692, 0-50 мкА, кл. 0,5, верт., ТУ 25-04-132-78».

Рис.1. Габаритный чертеж прибора щитового аналогового постоянного тока М1692

Технические характеристики прибора щитового аналогового постоянного тока М1692:

Диапазоны измерений		Класс точности	Падение напряжения, мВ, не более	Сопротивление внешней цепи, Ом
мкА	мА	Класс точности	Падение напряжения, мВ, не более	Сопротивление внешней цепи, Ом
10-0-10	—	1,0	55	от 2000 до 50000
0-20	—	1,0	110	от 2000 до 50000
20-0-20	—	1,0	110	не менее 1000
0-50	—	0,5	70	не менее 1000
50-0-50	—	0,5	25	не менее 300
0-100	—	0,5	50	не менее 300
100-0-100	—	0,5	22	любое
200-0-200	—	0,5	16	любое
0-200	——	1,0	16	не более 3000
0-200	——	0,5	44	не более 3000
0-500	—	0,5	40	любое
500-0-500	—	0,5	12	любое
—	0-1	0,5	24	любое
—	1-0-1	0,5	12	любое
—	0-2	0,5	24	любое
—	2-0-2	0,5	17	любое
—	0-5	0,5	40	любое
—	5-0-5	0,5	30	любое
—	0-10	0,5	60	любое
—	10-0-10	0,5	60	любое
Параметр			Значение
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерения силы тока, %			±0,5 ±1,0
Остаточное отклонение указателя приборов от нулевой отметки при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки шкалы, мм, не более - для класса точности 0,5 - для класса точности 1,0			0,45 0,90
Пределы допускаемой дополнительной погрешности измерения, вызванной: - отклонением температуры окружающего воздуха от нормальной (20±5) °С до любой в пределах от минус 40 до плюс 60 °С, на каждые 10 °С изменения температуры, % - воздействием относительной влажности 98 % и температуры 35 °С, % - влиянием внешнего постоянного однородного магнитного поля с индукцией 0,5 мТл при самом неблагоприятном его направлении, % - отклонением приборов от нормального положения в любом направлении на 30°, %: - для класса точности 0,5 - для класса точности 1,0			±0,3 ±1,0 ±0,5 ±0,5 ±1,0
Время установления рабочего режима, мин, не более			1
Время установления показаний, с, не более			4
Средняя наработка на отказ, ч, не менее			32 500
Средний срок службы, лет, не менее			8
Виброустойчивость			от 10 до 25 Гц, ускорение до 20м/с²
Вибропрочность			от 10 до 80 Гц, ускорение до 30м/с²
Ударопрочность			ускорение до 50 м/с²
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, при температуре до 35 °С, %			от минус 40 до плюс 60 98
Нормальное положение приборов			вертикальное или горизонтальное
Габаритные размеры (длина х ширина х высота), мм, не более			120x105x76
Масса, кг, не более			0,70

№	Наименование	Количество
1	Прибор щитовой аналоговый постоянного тока М1692 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
