Описание оптического рефлектометра Tempo OFL100:

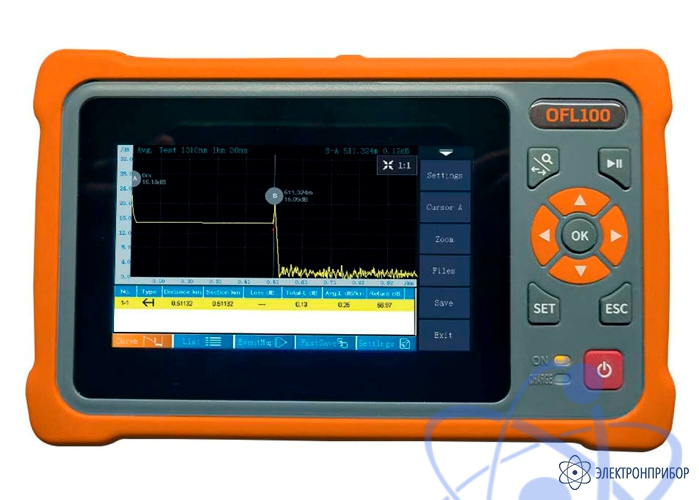

Tempo OFL100 - портативный оптический рефлектометр с функциями тестера и визуализатора повреждений. Он предназначен для обслуживания сетей доступа и позволяет выполнить диагностику не только оптической их части, но и медной.

Рефлектометр Tempo OFL100 по достоинству оценят как опытные инженеры, так и начинающие специалисты. В режиме "Эксперт" прибор позволяет опытным специалистам выполнить детальную настройку процесса измерений, проанализировать рефлектограмму, определить потери и отражения на сварных соединениях и коннекторах, а также сформировать настраиваемый отчет. А новичкам он предоставляет возможность провести быстрые измерения в "один клик" с выводом результатов не только в виде графика-рефлектограммы, но и легко читаемой блок схемы оптической линии.

Удобным дополнением также является наличие встроенного оптического тестера (источника и измерителя оптической мощности), который позволяет определить полные потери оптической линии, включая первый и последний коннектор. Встроенный визуализатор повреждений поможет легко "прозвонить" оптические волокна, проверить патчкорды и определить макро изгибы в сплайс кассетах муфт и распределительных боксов.

В случае необходимости проверки медного кабеля Tempo OFL100 тоже поможет устранить проблему. Он определит длину (расстояние до обрыва) медного кабеля и подаст сигнал для трассировки кабеля и отбора медных пар.

Для удобства пользователей, производитель укомплектовал Tempo OFL100 ярким сенсорным экраном и мощной аккумуляторной батареей, обеспечивающей беспрерывную работу прибора на протяжении более 12-ти часов.

Особенности оптического рефлектометра Tempo OFL100:

  • рабочие длины волн: 1310/1550 нм;
  • динамический диапазон: 26/24 дБ;
  • 6 приборов в одном корпусе:
  • оптический рефлектометр;
  • измеритель оптической мощности;
  • источник оптического излучения;
  • визуализатор повреждений (источник красного света);
  • генератор тонального сигнала для трассировки медного кабеля и отбора пар;
  • измеритель длины (расстояния до обрыва) медного кабеля;
  • возможность автоматической диагностики оптического волокна нажатием одной кнопки;
  • возможность получения результата измерений в виде рефлектограммы или графической блок-схемы;
  • возможность установки порогов допустимых потерь и отражений, а также статуса диагностируемой линии: Годен / Не Годен
  • режим "Эксперт" для детальной настройки процесса измерений и анализа рефлектограммы;
  • удобство выгрузки результатов тестирования, их обработки на ПК и формирования отчета об измерениях;
  • мощный аккумулятор, обеспечивающий более 12 часов непрерывного тестирования;
  • сенсорный, легко читаемый даже в условиях яркого солнечного освещения дисплей

Основные функции оптического рефлектометра Tempo OFL100:

Оптический рефлектометр:

  • Определение потерь оптического сигнала на сварных соединениях, разъёмных соединениях (коннекторах) и квази разъёмных соединениях (FiberLock);
  • Определение уровней отражения оптического сигнала от границ раздела сред (на оптических коннекторах);
  • Идентификация и локализация макро изгибов оптического волокна;
  • Определение расстояния до любого события на рефлектограмме (обрыв волокна, сварка, коннектор, макро изгиб и прочее).

Измеритель оптической мощности:

  • Измерение уровня мощности сигнала в оптической линии;
  • Определение затухания сигнала в оптической линии (Совместно с источником оптического излучения);
  • Прозвонка оптических волокон на протяженных участках ВОЛС (путем подачи модулированного сигнала в линию и идентификации его на обратном конце. Совместно с источником оптического излучения).

Источник оптического излучения:

  • Подача сигнала в линию для измерения его мощности и затухания при помощи измерителя оптической мощности;
  • Прозвонка оптических волокон на протяженных участках ВОЛС (путем подачи модулированного сигнала в линию и идентификации его на обратном конце. Совместно с измерителем оптической мощности).

Визуализатор повреждений волокна (источник красного света, VFL):

  • Прозвонка коротких ВОЛС (до 5-ти км);
  • Локализация макроизгиба в сплайс кассете оптической муфты или распределительном боксе;
  • Проверка патчкордов и пигтейлов (определение обрыва, трещины, макро изгиба).

Цифровой тональный генератор:

  • Отбор медного кабеля на удаленном конце линии (совместно с индуктивным щупом);
  • Отбор нужной медной кабельной пары на удаленном конце линии (совместно с индуктивным щупом)ю

Тестер медного кабеля:

  • Определение расстояния до обрыва;
  • Определение длины медного кабеля.

Технические характеристики оптического рефлектометра Tempo OFL100:

Параметр Значение
Рефлектометр
Рабочая длина волны 1310 / 1550 нм
Динамический диапазон 26 / 24 дБ
Мертвая зона по событиям 2,5 м
Мертвая зона по затуханию 8 м
Ширина импульса 3 нс, 5 нс, 10 нс, 20 нс, 30 нс, 50 нс, 80 нс, 160 нс, 320 нс, 500 нс, 800 нс, 1 мкс, 2 мкс, 3 мкс, 5 мкс, 8 мкс, 10 мкс, 20 мкс
Диапазон измерений 500 м, 1 км, 2 км, 4 км, 8 км, 16 км, 32 км, 64 км, 100 км
Погрешность по измерению расстояния ±(1 м + интервал выборки + 0,005% x Тестовое расстояние)
Линейность ≤ 0.05 дБ/дБ
Количество точек выборки 16 000 ... 128 000
Разрешение по потерям 0.001 дБ
Порог по потерям 0.001 дБ
Разрешение по расстоянию 0.001 м
Показатель преломления 1.00000 ... 2.00000
Погрешность по отражениям ±3 дБ
Формат файлов отчета SOR соответствует Telcordia GR196
Анализ потерь метод 4-х точек, метод 5-ти точек
Лазерная безопасность Class 1M
Тип оптического интерфейса SC/APC (опционально доступны LC и FC)
Скорость обновления рефлектограммы 3 Гц
Измеритель оптической мощности
Диапазон длин волн 800 - 1700 нм
Калиброванные длины волн 850 нм, 980 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм, 1650нм
Диапазон измеряемых мощностей сигнала +10 дБм ... -70 дБм
Разрешение 0.01 дБ
Погрешность измерения ±5%
Идентификация модулированного сигнала CW, 270 Гц, 330 Гц, 1 кГц, 2 кГц
Тип оптического интерфейса универсальный 2,5 мм (совместим с SC, FC, ST коннекторами)
Визуализатор повреждений (VFL)
Рабочая длина волны 650 нм ±20 нм
Мощность выходного сигнала <1 мВт
Частота модуляции сигнала CW, 1 кГц, 2 кГц
Тип оптического интерфейса универсальный 2,5 мм (совместим с SC, FC, ST коннекторами)
Лазерная безопасность Class 2
Источник оптического излучения
Рабочая длина волны 1310 / 1550 нм
Мощность выходного сигнала ≥ -5 дБм
Стабильность CW, ±0,5 дБ/15 минут после непрерывной работы в течение 15 минут
Тип оптического интерфейса SC/APC (опционально доступны LC и FC)
Тональный генератор для трассировки медного кабеля
Рабочее расстояние ≥ 300 м
Трассировка кабельных пар доступно
Тип интерфейса RJ45
Тестер медного кабеля
Измерение длины более 300 м
Отображение информации
Дисплей Сенсорный TFT LCD, 4.3” 800 x 400 точек
Питание
Напряжение питания от сети переменного тока 100 - 240 В, 50 - 60 Гц
Аккумулятор Li ION, 3.7 В, 4 Ач
Время работы от встроенного аккумулятора более 12 часов непрерывного тестирования
Общие характеристики
Объем внутренней памяти 8 ГБайт (>200,000 результатов)
Интерфейс для выгрузки результатов и связи с ПК USB Type C, 8GB SD Card
Температура эксплуатации -10°C ... +50°C
Температура хранения -40°C ... +70°C
Относительная влажность 0 ...95% без конденсации
Габариты 173 x 109 x 45 мм
Вес, не более (включая батарею) 0,5 кг

Комплект поставки Tempo OFL100

Наименование Количество
1 Оптический рефлектометр Tempo OFL100 1
2 Источник питания от сети переменного тока с USB кабелем 1
3 SC/APC адаптер 1
4 Карта памяти SD 8 ГБайт 1
5 Сертификат заводской калибровки 1
6 Краткое руководство по эксплуатации 1
7 Кейс для транспортировки 1

Дополнительная комплектация Tempo OFL100

(Поставляется за отдельную плату)

Наименование
1 Индуктивный щуп Tempo 500XP GT-500XPB
2 SC/APC Адаптер TE-OFL100-SCAPC
3 LC/APC Адаптер TE-OFL100-LCAPC
4 FC/APC Адаптер TE-OFL100-FCAPC
