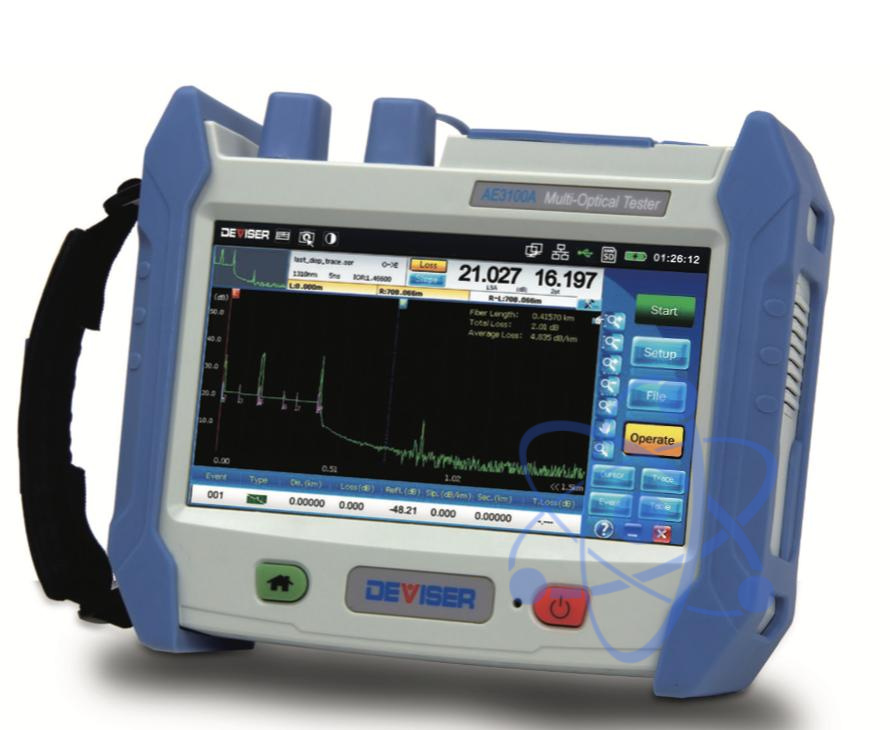

Портативные оптические рефлектометры серии AE3100 A/B/C/D/E/F являются отличными инструментами для измерения характеристик сетей FTTx (длины, затухания, расстояния до повреждения, возвратных потерь (ORL) и др.) Результаты, получаемые этими устройствами, используются при проектировании, монтаже и обслуживании сетей.

Функции

  • измерение длины линии,
  • измерение расстояния до места повреждения,
  • измерение возвратных потерь, потерь на сращиваниях и коннекторах, суммарных потерь,
  • измерение оптической мощности,
  • получение рефлектограмм,
  • визуальный поиск неисправностей.

Особенности

  • уверенная работа на коротких расстояниях (мёртвая зона по событию 0,8 м, по затуханию 3 м),
  • широкий динамический диапазон (от 28 до 45 дБ в зависимости от модели),
  • минимальное разрешение 5 см,
  • максимальное расстояние 400 км,
  • отображение результатов в табличном, графическом видах и в виде перечня событий,
  • микроскоп и специальное приложение FiberSpot для обнаружения загрязнений торца оптоволокна (опция),
  • память на 80 000 записей.
Документы
Модель AE3100
А
В
С
D
E
F
Длина волны, нм
1310±20 / 1550±20
1310±20 / 1550±20
1310±20 / 1550±20
1310±20 / 1550±20
1310±20 / 1550±20
1310±20 / 1550±20
Динамический диапазон, дБ
30 / 28
34 / 32
36 / 34
40 / 38
43 / 41
45 / 43
Мёртвая зона по событию, м
≤ 1,5
≤ 1,0
≤ 0,8
≤ 0,8
≤ 0,8
≤ 0,8
Мёртвая зона по затуханию, м
≤ 5
≤ 5
≤ 4
≤ 3
≤ 3
≤ 3
Диапазон расстояний, км
0,1, 0,4, 1,5, 3, 6, 12, 25, 50, 100, 200, 400
Разрешение по расстоянию
От 10 см до 12,8 м
От 10 см до 12,8 м
От 5 см до 12,8 м
От 5 см до 12,8 м
От 5 см до 12,8 м
От 5 см до 12,8 м
Погрешность измерения расстояния
±(0,005% от изм. зн.+0,75 м + разрешение)
±(0,001% от изм. зн.+0,75 м + разрешение)
Порог обнаружения потерь, дБ
0,001
0,001
0,001
0,001
0,001
0,001
Разрешение по потерям, дБ
0,001
0,001
0,001
0,001
0,001
0,001
Ширина импульсов
3 нс, 5 нс, 10 нс, 30 нс, 50 нс, 100 нс, 200 нс, 500 нс, 1 мкс, 2 мкс, 5 мкс, 10 мкс, 20 мкс
Диапазон времени измерения
От 5 с до 5 мин, в режиме реального времени

Измеритель оптической мощности
Калибр. дл. волны (λ), нм
1310 / 1550
Рабочая дл.волны (λ), нм
850 / 980 / 1300 / 1310 / 1490 / 1550 /1610
Диапазон измерения, дБм
От -70 до 10 или от -50 до 26
Разрешение, дБ
±0,17
Лазерный источник излучения
Длина волны, нм
1310 / 1550
Выходная мощность, дБм
> -11
> -4
Режимы
CW / 1 кГц / 2 кГц / 1 кГц + вспышка / 2 кГц + вспышка
Визуальный дефектоскоп
Длина волны, нм
650±10
Мощность, мВт
1 мВт
Соответствие стандартам
Класс безопасности II
Приложение FiberPath™
Опция
Микроскоп USB FiberSpot
Опция
Удалённое управление
Требуется  ПО SYNCOR

Дисплей
7” сенсорный дисплей, 800х480
Интерфейсы
USB 2 шт., RJ45 (10M/ 100M), слот для SD-карт
Источник питания
От 100 до 240 В, 50/60 Гц; 12 В постоянного тока
Аккумулятор
7,4 В /5300 мАч литий-ионный
Рабочие условия
От -10 до +50 °С, о. в. от 0 до 95 % без конденсации
Габаритные размеры (д х ш х в), мм
206 х 171 х 75
Масса, кг
Не более 2

Стандартный комплект поставки

  • оптический рефлектометр серии AE 3100 A-F c визуальным дефектоскопом, измерителем оптической мощности и лазерным источником излучения,
  • литий-ионная аккумуляторная батарея,
  • сетевой адаптер,
  • стилус,
  • кейс,
  • чистящие палочки,
  • коннекторы FC/PC или APC,
  • CD-диск с руководством по эксплуатации и ПО для ПК.
