Назначение устройства дистанционного поджига термосмеси УДП-М:
Устройство дистанционного поджига термосмеси УДП-М предназначено для дистанционной инициализации процесса термитной приварки катодно-дренажных выводов электрохимзащиты на действующих магистральных нефте-газопроводах, путем поджига термосмеси в разовой тигель-форме или многоразовой графитной тигель-форме и огнепроводного шнура стержней ЭХЗ-1150 и ЭХЗ-1152.
УДП-М гарантирует безопасность персонала при проведении сварочных работ.

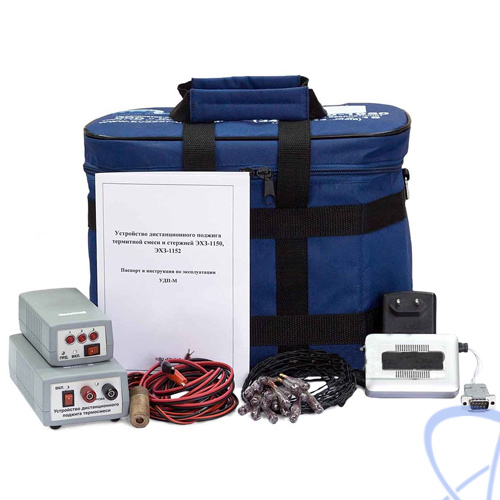

Описание устройства дистанционного поджига термосмеси УДП-М:
Устройство дистанционного поджига УДП-М включает в себя радиопередатчик и радиоприемник-коммутатор, управляемые встроенным микроконтроллером, осуществляющим кодирование и декодирование 16-битной импульсной последовательности, что обеспечивает защиту входного сигнального канала от помех. Передатчик инициирует подачу сигнала в виде 3-значной кодовой последовательности "123" с помощью 3 кнопок, расположенных на его панели. Кодовая комбинация позволяет предотвратить ошибочный или случайный поджиг термосмеси или стержня ЭХЗ.
Передатчик излучает уникальную импульсную последовательность радиосигналов после ввода кодовой комбинации в течение 5с. Сигнал принимается и декодируется приемником, который подключает встроенный аккумулятор на нагрузку на время 5 сек. Нагрузкой служит электротермоподжиг, вставленный в тигель-форму с термосмесью, или нагреватель огнепроводного шнура. Поджиг термосмеси происходит в разовой или многоразовой графитной тигель-форме.
Особенности устройства дистанционного поджига термосмеси УДП-М:
- небольшой вес;
- высокий уровень заряда аккумулятора - до 700 циклов срабатывания;
- защита от несанкционированного поджига при помощи уникального для каждого изделия специального кода);
- изолированные контакты в присоединении электротермоподжига;
- эргономичный кейс.
