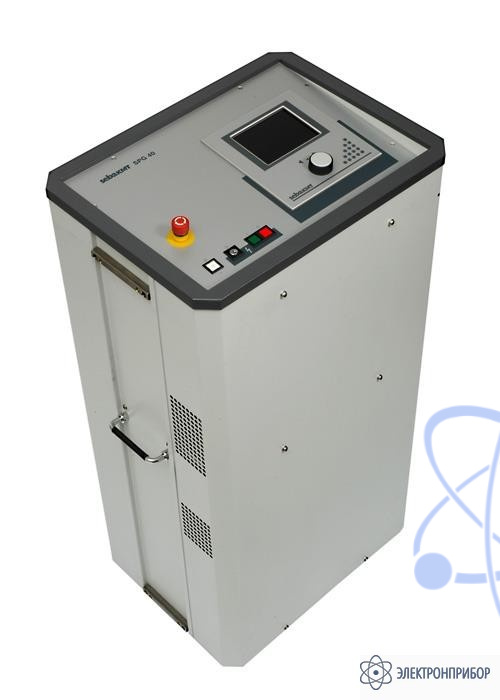

SPG 40-32-P — установка для испытаний и поиска кабельных повреждений без TDR — переносной вариант

Назначение установки для испытаний и поиска кабельных повреждений SPG 40-32-P

Установка SPG 40-32-P- это мобильная, многофункциональная установка для испытания, преобразования, предварительной и точной локализации повреждений кабелей в сетях низкого и среднего напряжения.

Управление системой осуществляется через интегрированную панель управления.

Программное обеспечение обеспечивает простое и наглядное управление, что оказывает поддержку неопытным пользователям. При этом гарантируется максимальная безопасность проведения работ.

Технические характеристики установки для испытаний и поиска кабельных повреждений SPG 40-32-P

Удобное управление одной ручкой-кнопкой при помощи ¼ VGA дисплея.
Удобное для пользователя программное обеспечение для простого и интуитивного управления системой.
Высокая мощность импульса для акустической точной локализации.
Уровни импульсного напряжения для кабелей среднего напряжения 0…16/32 кВ
Опционально уровни импульсного напряжения для низковольтных кабелей 0…4 кВ или 0…8 кВ
Компактная и пригодная для полевых условий система благодаря электронному блоку переключения сети и новому высоковольтному переключателю.
Регулируемый ток прожига.
Контур безопасности для контроля, кроме всего прочего, сопротивления заземления (FΩ), напряжения на корпусе (FU), задних дверей (при монтаже в лабораторию), внутреннего и внешнего аварийного выключателя, превышения температуры.

Режимы работы установки для испытаний и поиска кабельных повреждений SPG 40-32-P

Контроль изоляции до 5000 В
DC-испытание до 40 кВ с измерением тока утечки и автоматическим отключением при пробое
Распознавание пробоя, автоматическое отключение при пробое и индикация напряжения пробоя
Преобразование повреждения/прожиг с регулируемым током прожига
Точная локализация акустическим методом
Поиск повреждений оболочки методом шагового напряжения

Техническое описание установки для испытаний и поиска кабельных повреждений SPG 40-32-P

Параметр	Значение
Дисплей	¼ VGA дисплей, информация о статусе, ввод и результаты измерений, «управление одной кнопкой»
Испытание изоляции	напряжение 500 В … 5000 В
Испытание изоляции	диапазоны 1 кОм,1 МОм,100 Мом
DC испытание	0 … 40 кВ постоянного тока
Ток утечки	0 … 1/10/100 мА автоматическая установка диапазонов измерения
Распознавание пробоя	0 … 40 кВ
Прожиг	0 … 8 кВ; 700 mA
Прожиг	0 … 20 кВ; 100 mA
Верхние диапазоны напряжения	0 … 16 / 32 кВ
Опция: нижние диапазоны напряжения	0 … 4 кВ или 0 … 8 кВ
Мощность импульса	1000 Дж в каждом диапазоне (опция 2000 Дж у модели, встраиваемой в автомобиль)
Последовательность импульсов	3 … 10 сек. и одиночный импульс
Поиск поврежд.оболочки	0 … 5 кВ и 0…10 кВ
Время такта	DC, 1:3; 1:4; 1:6 (сек.)
Рабочая температура	-10 °C … + 50 °C
Питание	230 В; 50/60 Гц (опция: 110 В)
Потребляемая мощность	максимально 1,7 кВА
Габариты (ШхВхГ)	520 x 430 x 1050 мм
Вес	116 кг

Наименование	Количество
Установка для испытаний и поиска кабельных повреждений SPG 40-35-P	1
Комплект кабелей	1
Тележка на колесах	1
