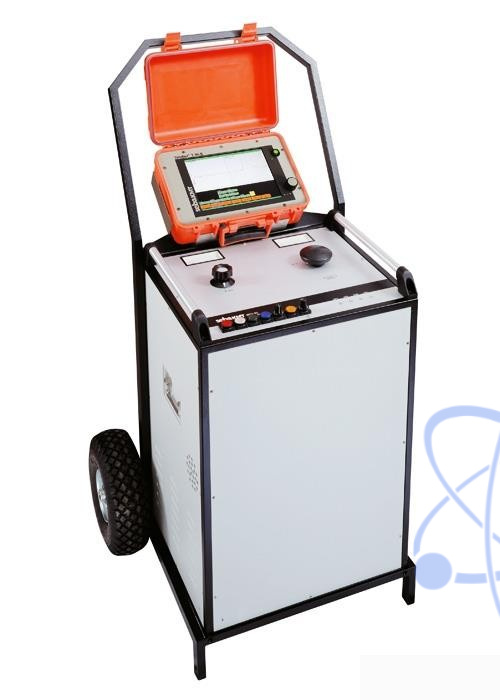

Назначение системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-3060
Установка SFХ 32-1750-P-3060 является переносной установкой для испытания и определения мест повреждений в силовых кабелях среднего и низкого напряжения.
Описание системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-3060
Метод ARM (метод отражения электрической дуги) является успешным методом предварительноо определения мест высокоомных повреждений до 32 кВ.
Кратковременное преобразование повреждения кабеля возможно при всех уровнях напряжения.
Низкоомные повреждения могут быть определены предварительно с помощью рефлектомера Teleflex T3060 без применения высоковольтных методов.
Teleflex T3060 со встроенным режимом Onine-помощи пользователю и однокнопочным управлением автоматически показывает конец кабеля и место повреждения в режиме ARM.
В режиме "Step-by-step Easy Mode" даже неопытные пользователи могут успешно определять повреждения.
"Expert Mode" позволяет опытному пользователю свободную установку параметров измерения.
Для точного определения мест повреждений с помощью акустического метода данная система посылает импулься с энергией до 1750 Дж.
Система установлена на металлическом каркасе и на колесах, что позволяет использовать ее в полевых условиях. Соединительные провода для подключения в сеть, заземления и кабели высокого напряжения закреплены на кабельных скобках каркаса.
Особенности системы для поиска кабельных повреждений, переносной вариант SFХ 32-1750-P-3060
- Испытание постоянным током до 32кВ
- Предварительное определение места повреждения
- измерение методом отражения
- измерение методом ARM (метод отражения электрической дуги) до 32 кВ
- метод импульсного тока 8/16/32 кВ
- метод Decay до 32 кВ
- Прожиг (преобразование повреждения) до 32 кВ
- Определение трасс (опционально)
- Точное определение места повреждения
- дистанционное и акустическое измерение (8/16/32 кВ с 1750 Дж)
- определение мест повреждения оболочки (0...5 кВ ограниченная мощность)
- Метод звуковых частот (опционально)
