SFX 5-1000 — система для поиска кабельных повреждений

Похожие товары

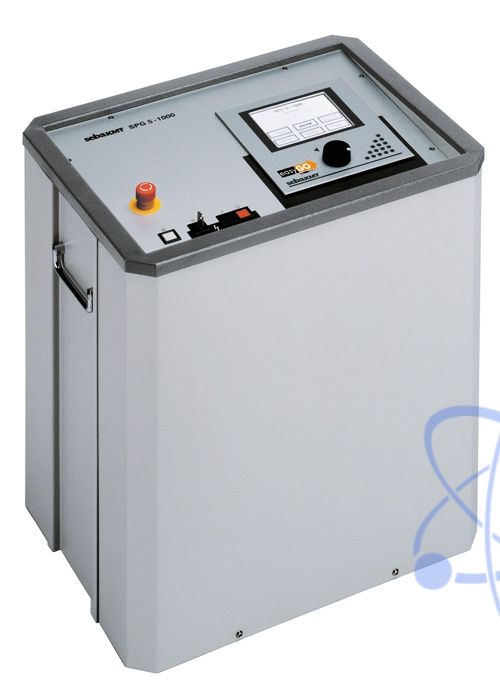

SFX 5-1000 — система для поиска кабельных повреждений


Производитель
Артикул
33806
Оригинальный прибор

Под заказ

Цена по запросу

*под индивидуальными условиями подразумевается запрос рассрочки платежа, отсрочки платежа, запрос персональных цен, расчёт индивидуальных условий доставки и многое другое

Назначение системы для поиска кабельных повреждений SFХ 5-1000

Система для поиска кабельных повреждений SFХ 5-1000 предназначена для испытания, классификации повреждения, преобразования повреждения, предварительного и точного определения места повреждения в кабелях низкого напряжения.

Описание системы для поиска кабельных повреждений SFХ 5-1000

С помощью метода предварительного определения ICEplus очень просто и быстро определить место повреждения в разветвленных кабельных сетях. Данный метод выгодно применять для пробоя повреждения низкочастотными импульсными сигналами, чтобы определить расстояние между повреждениями. Проблемы, возникающие во время измерения методом отражения и затухания в Т-муфтах (методы TDR и ARM) при измерении методом ICEplus не существуют. Обеспечивается надежное предварительное определение места повреждения независимо от количества имеющихся ответвлений.

Система компактна благодаря электронному источнику высокого напряжения, оптимального подбора компонентов для ударных конденсаторов и переключателем высокого напряжения. Система управляется через SPS с интегрированным сельсин-датчиком и графическим ЖКД для наглядности режима работы и заданных параметров.

Даже совсем неопытный пользователь может с помощью программного обеспечения и удобной панели управления легко определить место повреждения и реализовать максимальную техническую безопасность

Особенности системы для поиска кабельных повреждений SFХ 5-1000

  • SPG с 1/4 VGA дисплеем и "сельсин-датчиком".
  • Комфортное программное обеспечение для пользователя любого уровня.
  • Высокий уровень безопасности.
  • Метод предварительной локализации ICEplus (опция) для надежного поиска места повреждения без влияния T-отводов.
  • Высокая энергия импульсов для точного акустического определения методом звукового поля.
  • Компактное и легкое исполнение из-за HV-источника и оптимизированного усовершенствованного переключателя.
  • Виды измерения:
    • испытание;
    • автоматическое вычисление напряжения искрового пробоя;
    • предварительное определение повреждения методом ICEplus; преобразование повреждения/прожиг;
    • точное определение повреждения импульсным напряжениеим или шаговым напряжением постоянного тока (определение места повреждения оболочки).

Технические характеристики системы для поиска кабельных повреждений SFХ 5-1000

Параметр Значение
Индикация ¼ VGA дисплея для пользователя
информация о состоянии системы
набор данных и результаты измерения
управление одной кнопкой
Испытания 0 ... 5000 В постоянного тока; таймер
Индикация тока утечки 0 ... 1 мА; 0 ... 10 мА
Автоматическое определение пробоя 0 ... 5000 В постоянного тока
Предварительное определение места неисправности (опция ICEplus) 0 ... 4000 В импульсное напряжение
Прожиг 0 ... 500 В; 1,0 A
0 ... 2000 В; 0,25 A
0 ... 5000 В; 0,1 A
Ударные импульсы 0...2000 В; 1000 Дж
0...4000 В; 1000 Дж
Последовательность ударных импульсов одиночный импульс ; 5 - 20 сек
Определение неисправности в оболочке 0 ... 500 В / 2000 В / 5000 В
Время тактирования 1:3 ; 1:6 (сек)
Рабочая температура -10 ... + 50 °C
Питание 230 В; 50 / 60 Гц (110 В опция)
Потребляемая мощность 600 Ва макс.
Размеры , вес 520 x 430 x 560 мм (Д x Ш x В), ок. 45 кг
Наименование Количество
Испытательная установка и установка определения мест повреждений SPG 5-1000 1
Комплект кабелей 1
Сумка для принадлежностей 1
