Назначение импульсной поисковой системы ИПС-16/1000:
Импульсная поисковая система ИПС-16/1000 используются для предварительной локализации места кабельного повреждения импульсно-дуговым методом с применением любого рефлектометра, способного работать в нужном режиме. Точного определения места повреждения акустическим методом с применением акустического приемника и датчика любого типа.
Импульсная поисковая система ИПС-16/1000 предназначена для:
- измерение расстояния до места повреждения волновым методом с применением рефлектометра;
- измерение расстояния до места повреждения импульсно-дуговым методом с применением рефлектометра;
- измерение расстояния до места повреждения методом колебательного разряда с применением рефлектометра и датчика по напряжению SD80;
- точное определение места повреждения акустическим методом с применением акустического приемника и датчика любого типа.
Система не является испытательным оборудованием и не подлежит аттестации согласно ГОСТ Р 8.568-97.
Система может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях: температура окружающей среды от минус 30°C до плюс 40°C; относительная влажность до 80% при температуре плюс 25°C; атмосферное давление 530-800 мм рт. ст.
Особенности импульсной поисковой системы ИПС-16/1000:
- Выходное напряжение до 16 кВ;
- Максимальная запасаемая энергия 1000 Дж;
- Максимальный выходной постоянный ток до 425 мА;
- Метод колебательного разряда;
- Встроенный импульсно-дуговой метод;
- Функция «прожиг»;
- Регулируемое выходное напряжение, от 0 до 100%;
- Ручное или автоматическое управление разрядом;
- Надежный электромагнитный разрядник.
Описание импульсной поисковой системы ИПС-16/1000:

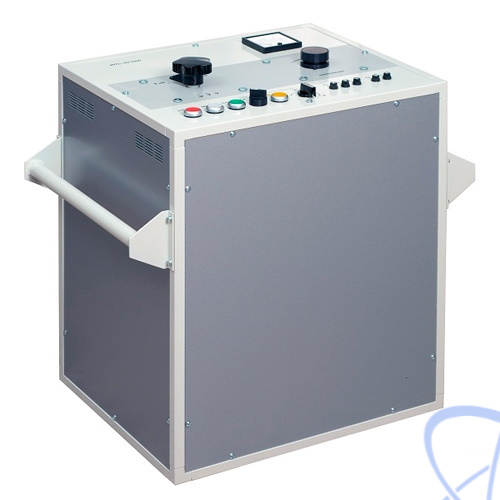

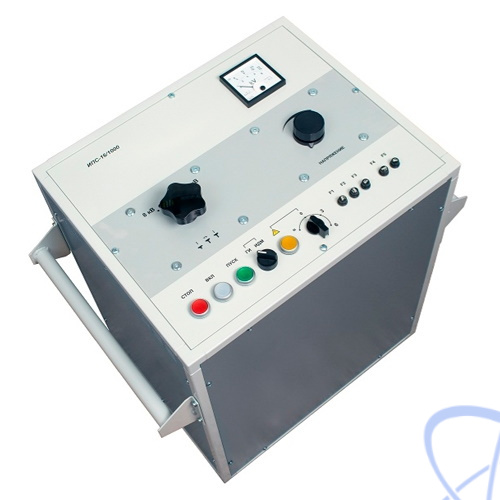

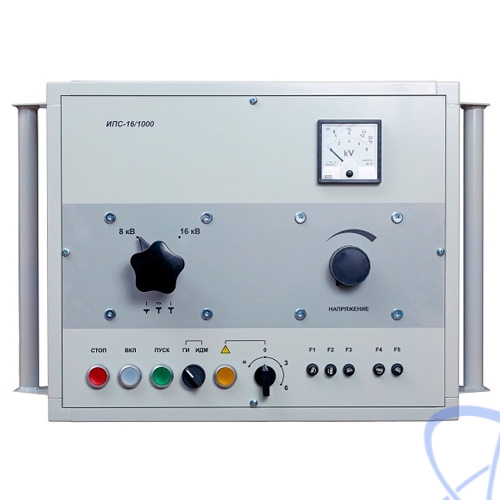

Система ИПС-16/1000 конструктивно выполнена как высоковольтный моноблок, на верхней лицевой панели которого расположены все органы управления и индикации. В высоковольтном блоке ИПС установлены:
- силовой трансформатор;
- высоковольтные конденсаторы;
- высоковольтный переключатель режимов «ГИ»-«ИДМ»-«=»;
- высоковольтный переключатель диапазона напряжения «8»-«16»;
ПЕРЕКЛЮЧЕНИЕ ВЫСОКОВОЛЬТНОГО ПЕРЕКЛЮЧАТЕЛЯ «8кВ»-«16кВ» И ПЕРЕКЛЮЧАТЕЛЯ ВЫБОРА РЕЖИМОВ «ГИ» - «ИДМ» - «=» НЕОБХОДИМО ПРОИЗВОДИТЬ ПРИ ВЫКЛЮЧЕННОМ ВЫСОКОМ НАПРЯЖЕНИИ И ПРИ ПОЛНОСТЬЮ РАЗРЯЖЕННОМ КОНДЕНСАТОРЕ!
- делитель напряжения;
- управляемый разрядник и короткозамыкатель с разрядным резистором.
В блоке расположены все исполнительные высоковольтные и низковольтные узлы и элементы, позволяющие, по командам с лицевой панели управления, осуществлять всю необходимую коммутацию для реализации заданного режима.
В электрической схеме системы предусмотрена автоматическая защита от перегрузки по потребляемому току, при превышение из сети потребляемого тока выше 9 А зарядный трансформатор автоматически отключается от сети. При снижении потребляемого тока, трансформатор автоматически подключится к сети.
Для обеспечения безопасной работы с изделием при различных режимах в ней используются несколько понятий «земля»:
- защитная земля - через провод защитного заземления подключается к заземлению источника питания или к другим шинам заземления. К ней подключены металлические части корпуса, блоков и узлов системы;
- рабочая земля 1 - через экран соединительного высоковольтного кабеля подключается к заземлению объекта испытания. К ней всегда подключен «низкопотенциальный» вывод батареи конденсатора.
