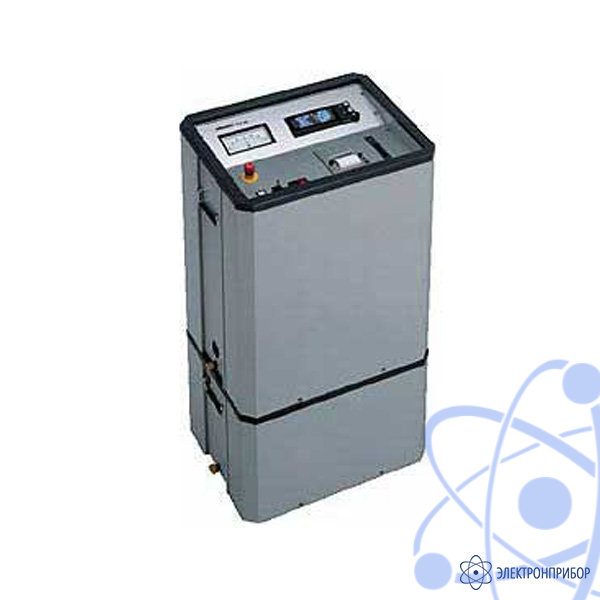

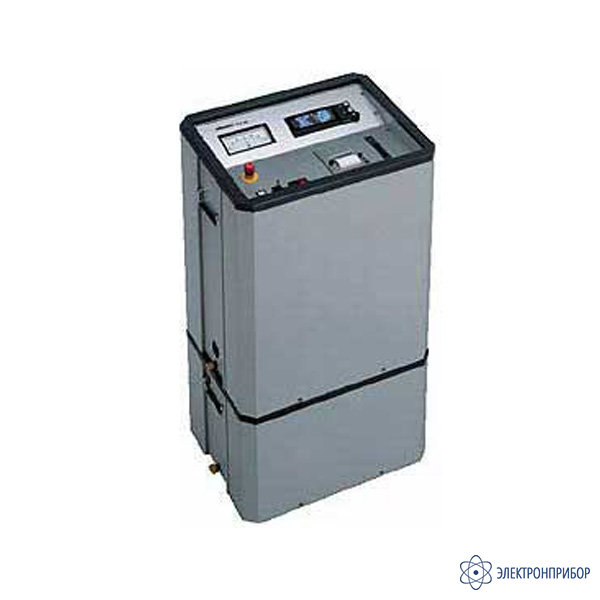

Назначение системы SPG 5-1000:
Универсальная мобильная система для испытания, классификации повреждения, преобразования повреждения, предварительного и точного определения места повреждения в кабелях низкого напряжения. DC-испытание до 5 кВ. Прожиг до 5 кВ. Ударные импульсы 1000 Дж.
SPG 5 - 1000 является универсальной мобильной системой для испытания, классификации повреждения, преобразования повреждения, предварительного и точного определения места повреждения в кабелях низкого напряжения. С помощью нового метода предварительного определения ICEplus (заявлен патент) можно очень просто и быстро определить место повреждения в разветвленных кабельных сетях.
Данный метод очень выгодно применять для пробоя повреждения низкочастотными импульсными сигналами, чтобы определить расстояние между повреждениями. Проблемы, которые возникают во время измерения методом отражения и затухания в Т-муфтах (методы TDR и ARM) при измерении методом ICEplus не существуют. Таким образом, обеспечивается надежное предварительное определение места повреждения независимо от количества ответвлений. Система очень компактна и легка благодаря электронному источнику высокого напряжения, оптимальному подбору компонентов для ударных конденсаторов и разработанному недавно переключателю высокого напряжения. Система управляется через SPS с интегрированным сельсин-датчиком и графическим ЖКД для наглядности режима работы и заданных параметров. Даже совсем неопытный пользователь может с помощью программного обеспечения и удобной панели управления легко определить место повреждения и реализовать максимальную техническую безопасность.
Особенности системы SPG 5-1000:
- SPS с VGA дисплеем и "сельсин-датчиком"
- Комфортное программное обеспечение для пользователя любого уровня и высокий уровень безопасности
- Метод предварительной локализации ICEplus (опция) для надежного поиска места повреждения без влияния Т-отводов
- Высокая энергия импульсов для точного акустического определения методом звукового поля
- Компактное и легкое исполнение благодаря HV-источнику и оптимизированному усовершенствованному переключателю.
Виды измерений системы SPG 5-1000:
- Испытание
- Автоматическое вычисление напряжения искрового пробоя
- Предварительное определение повреждения методом ICEplus
- Преобразование повреждения / прожиг
- Точное определение повреждения импульсным напряжением или шаговым напряжением постоянного тока (определение места повреждения оболочки).
