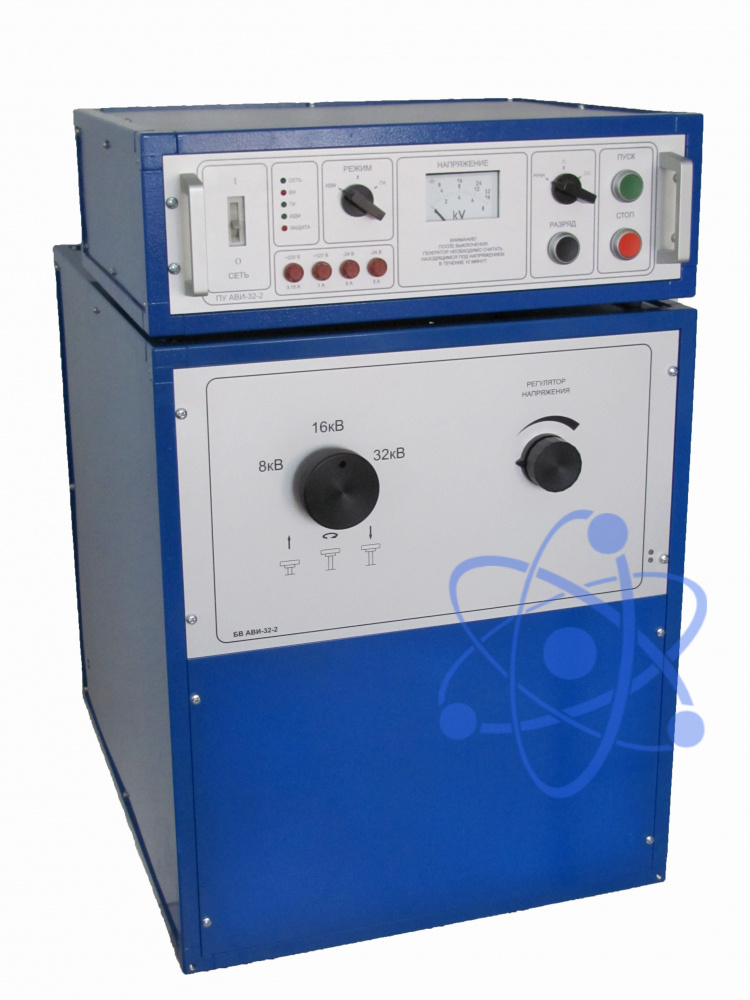

Назначение генератора импульсов АВИ-32-2
Аппарат высоковольтных импульсов АВИ-32-2 (ударный генератор) предназначен для:
- генерирования высоковольтных импульсов при поиске мест повреждения силовых кабелей акустическим методом с применением акустического датчика и приемника любого типа;
- измерения расстояния до места повреждения импульсным методом с помощью рефлектометра «РЕЙС-305»;
- измерения расстояния до места повреждения импульсно-дуговым методом с помощью рефлектометра «РЕЙС-305»;
- измерения расстояния до места повреждения волновым методом с помощью рефлектометра «РЕЙС-305» и узла связи по току УТ;
- стационарной установки в электротехническую лабораторию.
Отличительные особенности генератора импульсов АВИ-32-2
- высокая запасаемая энергия;
- высокий уровень выходного напряжения, что позволяет определять место повреждения силовых кабелей без применения аппаратов прожига;
- разделен на два блока: пульт управления и блок высоковольтный;
- одинаковые габаритные размеры с аппаратом АП-14-6 для удобства монтажа в электротехническую лабораторию.
Условия применения генератора импульсов АВИ-32-2
Аппарат может эксплуатироваться в не отапливаемых помещениях или под навесом при следующих условиях:
температура окружающей среды от минус 30°С до плюс 40°С;
относительная влажность до 80% при температуре плюс 25°С;
атмосферное давление 530÷800 мм рт. ст.
