Назначение локатора ЛК-220:
- определение без разрушающих работ скрытых трасс электрических проводов, кабелей, металлических трубопроводов, экранирующей оплетки, нагревателей скрытых полов;
- нахождение среди многих других заданного провода, обрывов проводов;
- нахождение для заданного провода соответствующую ему коммутацию - предохранитель, автомат защиты, клемму, разветвительную коробку и др.;
- определение места обрыва или короткого замыкания, нахождение скрытых розеток, разветвительных коробок;
- нахождение трассы нулевого рабочего проводника и защитного заземления;
- нахождение скрытых (мимо средств учета) вводов электрической энергии;
- обнаружение кабеля в земле на глубине до 1 м.
Принцип действия локатора ЛК-220:

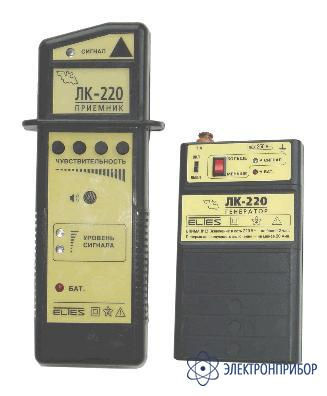

Локатор состоит из двух отдельных блоков - генератора и приемника. Генератор подключается к исследуемому проводнику и подает на него электрические импульсы. Электрическое поле, создаваемое импульсами, улавливается приемником.
Уровень сигнала приемника тем выше, чем ближе приемник к искомому проводнику.
Ориентировочная глубина залегания искомого провода: кирпич - 20 см, бетон - 10 см, стеклоблоки - 20 см.
