АСТ-1112 — трассоискатель

АСТ-1112 — трассоискатель

АСТ-1112 — трассоискатель


Производитель:
АКТАКОМ
Гарантия:
12 мес.

Оригинальный прибор

Нужно коммерческое предложение или счет – добавьте товар в корзину или отправьте заявку на e-mail: kz@1ep.kz Есть технический вопрос - задавайте по e-mail: spv@1ep.kz

Под заказ

Цена по запросу


Описание трассоискателя АСТ-1112:

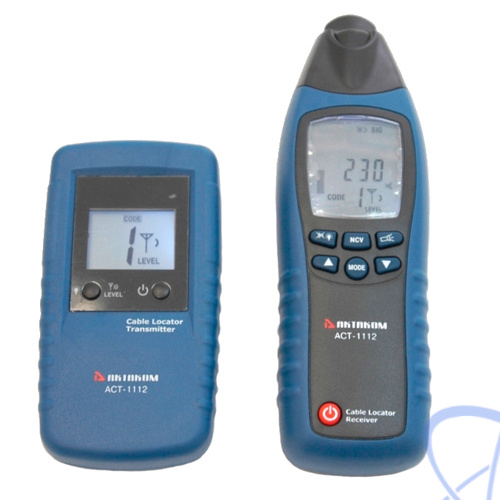

Трассоискатель АСТ-1112 - это компактный профессиональный прибор (набор) для определения пути прохождения кабеля в стенах и под землёй, идентификации предохранителей и автоматов в щите электрооборудования, обнаружения мест обрыва и замыкания жил кабелей и неэкранированных проводов "теплых полов". Трассоискатель способен определять путь прокладки металлических труб отопления и водоснабжения. Комплект состоит из передатчика и приёмника кодированного сигнала, проводов и кейса для переноски.

Принцип работы основан на том, что модулированный сигнал, генерируемый передатчиком, создает вокруг исследуемого проводника электромагнитное поле. Электромагнитное поле вокруг проводника индуцирует напряжение в обмотке приёмника, которое затем усиливается и декодируется, а результат отображается на экране приемника.

И в автоматическом, и в ручном режимах приёмник использует три катушки, и поэтому надежность обнаружения не зависит от положения в пространстве. Избирательный и зависимый от положения поиск осуществляется в специальном избирательном режиме, в котором используется только одна обмотка катушки приемника. При необходимости различать несколько сигналов возможно использование дополнительных передатчиков (приобретаются отдельно).

Особенности трассоискателя АСТ-1112:

  • Предназначен как для обесточенных кабелей, так и кабелей под нагрузкой;
  • Цифровой кодированный сигнал передатчика гарантирует точную идентификацию;
  • Передатчик с ЖК индикатором для отображения уровня сигнала, кода и внешнего напряжения;
  • Приёмник с ЖК индикатором для отображения уровня сигнала, кода и уровня обнаруженного напряжения;
  • Автоматическая или ручная настройка чувствительности приёмника;
  • Отключаемый звуковой сигнал идентификации;
  • Автоотключение питания;
  • В приёмнике вмонтирован фонарик для удобства эксплуатации в условиях слабого освещения;
  • Имеется возможность применения дополнительного передатчика для более точного поиска;
  • Категория защиты CAT III 300 В (EN 61010-1).

Технические характеристики трассоискателя АСТ-1112:

Параметр Значения
Передатчик Приёмник
Диапазон рабочего напряжения до 400 В (AC/DC) 12 В/ 50 В/ 120 В/ 230 В/ 400 В
Частотный диапазон 0...60 Гц
Выдаваемый сигнал модулированный (125 кГц ) -
Глубина определения места прокладки кабеля (в стене/под землёй) - 0...2,5 м
Глубина определения напряжения - 0...0,4 м
Рабочая температура 0°...40°С
Температура хранения -20°...60°С
Отн. влажность (без конденсации) макс. 80%
Рабочая высота до 2000 м
Габаритные размеры 128х68х30 мм 190х60х37 мм
Масса 185 г 229 г
Наименование Количество
1 Приёмник 1
2 Передатчик 1
3 Тестовые щупы (красный и чёрный) 1
4 Зажимы "крокодил" (красный и чёрный) 1
5 Тестовые провода (красный и чёрный) 1
6 Батареи 9 В типа "Крона" 2
7 Кейс для переноски 1
8 Упаковочная тара 1
