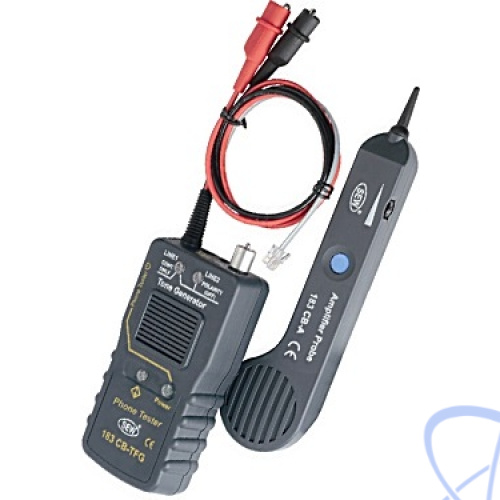

Поисковый комплект в составе: датчика с тональным генератором и усилителя-приёмника;
Используется для проверки телекоммуникационных систем и кабельных распределительных сетей;
Обнаружение проводов, «прозвонка» многожильных кабелей без нарушения изоляционной оболочки и гальванического контакта;
Тесты непрерывности и полярности;
Внутренний переключатель для выбора типа тонального сигнала (быстро/ медленно);
Подключение до 2-х тестируемых линий (линия 1/ линия 2) со светодиодной индикацией;
Тест сопротивления цепи, диода, емкости, постоянного и переменного напряжения с отображением значения звуковой и светодиодной сигнализацией (изменение частоты и уровня);
Совместимость с любым тональным генератором.
Технические характеристики индикатора обрыва 179 CB:
Параметр
179 СВ
180 СВ
181 СВ
183 СВ
УСИЛИТЕЛЬ-ПРЁМНИК
Частота обнаружения
1 Гц – 12 кГц
Дистанция
< 50 см
Питание
9 В («Крона»)
Размеры
270 х 50 х 25 мм
Масса
125 г
ТОНАЛЬНЫЙ ГЕНЕРАТОР
Форма сигнала
Меандр
Частота
1 кГц ±10%
Защита входа
80 В пост.
100 В пост.
80 В пост.
80 В пост.
Одинарный тон
-
+
-
-
Переменный тон
Быстрый и медленный
Быстрый
Быстрый и медленный
Быстрый и медленный
Подключение
Через штекер RJ11, 2 «крокодила» (RJ45 - опция для 180 СВ)
Питание
9 В («Крона»)
1,5 В × 6 (АА)
Размеры
86 х 63 х 26 мм
64 х 58 х 34 мм
86 х 63 х 26 мм
143 х 74,5 х 33,6 мм
Масса
130 г
120 г
130 г
318 г
ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ
Громкая связь
-
-
-
+
Целостность цепи
-
-
-
+
Сопротивление
-
-
-
+
Напряжение (пост./ перем.)
-
-
-
+
Ёмкость
-
-
-
+
Тест диодов
-
-
-
+
ТЕСТ ТЕЛЕФОННОЙ ЛИНИИ
Условия эксплуатации
0 – 40 °С при 80% максимальной относительной влажности
