Назначение тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + тестер ADSL, VDSL + генератор 1кГц) Фотон-5V:
- измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
- идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
- диагностика и быстрая оценка качества подключения канала широкополосного доступа с применением технологии семейства ADSL, ADSL2, ADSL2+, VDSL, VDSL2;
- определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов);
- определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле.

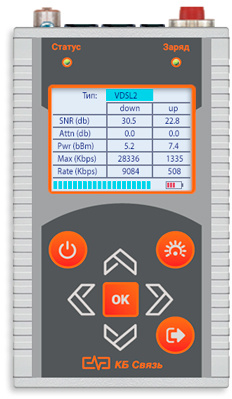

Описание тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + тестер ADSL, VDSL + генератор 1кГц) Фотон-5V:
Измеритель мощности оптического сигнала:
- длина волны: 850/1300/1310/1490/1550/1625 нм;
- диапазон мощности входного сигнала: +5 ... -60 дБм;
- погрешность: не более 5%;
- тип разъема: универсальный со сменными насадками SC, FC, ST.
Визуальный дефектоскоп:
- длинна волны: 650 нм;
- выходная мощность: 10 МВт;
- рабочее расстояние: до 10 км;
- тип разъема: универсальный разъем 2,5 мм FC/UPC;
- режим работы: непрерывный CW и импульсный 2 Гц.
Тестер xDSL:
Измерение в цикличном режиме и вывод на экран дисплея в табличной форме следующей информации:
- технология соединения;
- максимальная скорость;
- достигнутая скорость;
- затухание в линии;
- запас помехоустойчивости – соотношение сигнал/шум SNR;
- выходная мощность.
BER – тест:
- Тест позволяет анализировать количество битовых ошибок и их частоту в передаваемом объеме данных.
LAN-тестер:
- обрыв жилы кабеля и определение расстояния до обрыва по каждой жиле до 300 м;
- короткое замыкание между жилами;
- перепутанные жилы в паре (reversed pair);
- перепутанные жилы разных пар (crossed wires);
- расщепленная пара (split pair);
- Настройка параметров: IP адрес, маска подсети, шлюз.
- Ping-тест.
- Генерация тонального сигнала для сортировки жил и идентификации порта кросса, контактным способом при помощи комплектного «оконечника» или бесконтактным (бесконтактный пробник поставляется опционально).
- Входы LAN разъемов защищены от избыточных токов и напряжений.
