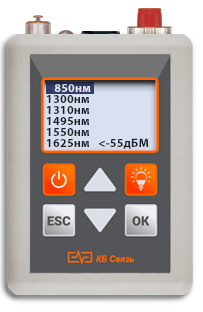

Назначение тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + генератор 1кГц) Фотон-4:
- измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях;
- идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом;
- определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов);
- определение в кабелях FTP, UTP характера неисправности (КЗ, Обрыв) и расстояния до повреждения по каждой жиле;
- встроенный генератор 1 кГц для определения «своего» кабеля в пучке чужих контактным способом при помощи комплектного «Оконечника» (заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит);
- встроенный светодиодный фонарь для локального освещения места проведения работ.
Описание тестера универсального (измеритель оптической мощности + дефектоскоп визуальный оптический + LAN-тестер + фонарик освещения + генератор 1кГц) Фотон-4:
Измеритель оптической мощности:
- длина волны: 850/1300/1310/1490/1550/1625 нм;
- диапазон мощности входного сигнала: +5 ... -55 дБм;
- погрешность: ±0,3 дБ;
- тип разъема: универсальный со сменными насадками SC, FC, ST.
Визуальный дефектоскоп:
- длинна волны: 650 нм;
- выходная мощность: 10 МВт;
- рабочее расстояние: до 10 км;
- тип разъема: универсальный разъем 2,5 мм FC/UPC;
- режим работы: непрерывный CW и импульсный 2 Гц.
LAN-тестер:
- определение расстояния до обрыва в кабелях FTP, UTP по каждой жиле до 350 м;
- входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля.
