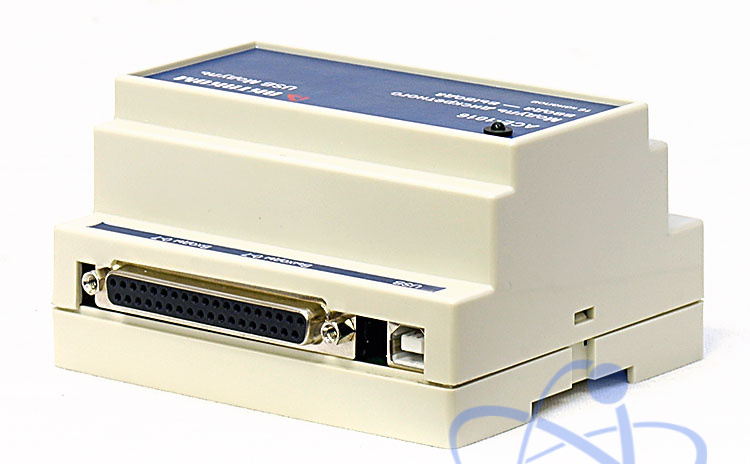

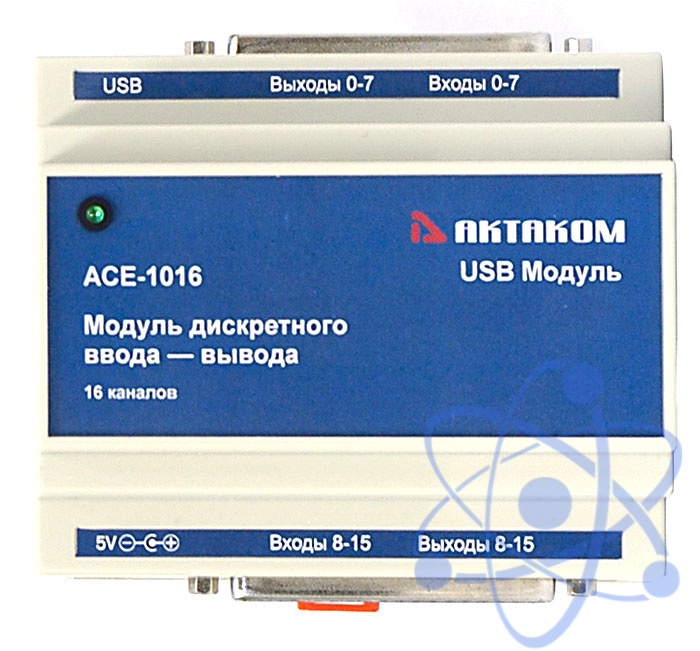

Назначение модуля АСЕ-1016:
Модуль дискретного ввода-вывода позволяет организовать 16-ти канальный обмен данными между IBM-PC и любым устройством, имеющим цифровой вход/выход TTL-уровня. Используя модуль АСЕ-1016 можно отслеживать логическое состояние 16-ти датчиков и управлять исполнительными устройствами. Выходы модуля реализованы на быстродействующих МОП-реле с временем срабатывания/отпускания менее 1 мс.
Возможности программного обеспечения модуля АСЕ-1016:
- Программа ручного управления модулем, с журналом событий (ведения протокола событий прибора в текстовой форме), работает в обычной среде Windows;
- Библиотека инструмента с соответствующим функциональным деревом. Файлы: ACE1016_32.dll, ACE1016.h и ACE1016.fp. Библиотека может быть использована в любой среде программирования без дополнительных драйверов National Instruments, необходимо только установить драйвер AKTAKOM USB Lab и его библиотеку aunusb.dll. К библиотеке также прилагается файл справки, дублирующий справочную информацию из функционального дерева. Все остальные части программного обеспечения используют эту библиотеку;
- Палитра функций (ACE1016.llb), структура меню (ACE1016_xx.mnu) и пример инструмента (ACE1016 example.vi) для LabVIEW. Позволяют использовать коммутатор в среде графического программирования LabVIEW. Пример инструмента реализует только базовые возможности прибора (идентификация, чтение состояния и управление выходами).
Область применения модуля АСЕ-1016:
- Управление и контроль;
- Лабораторные системы автоматизации;
- Тестовые системы;
- Системы промышленной автоматизации.
