Назначение 3-х канальной LAN/USB системы мониторинга АМЕ-1733:

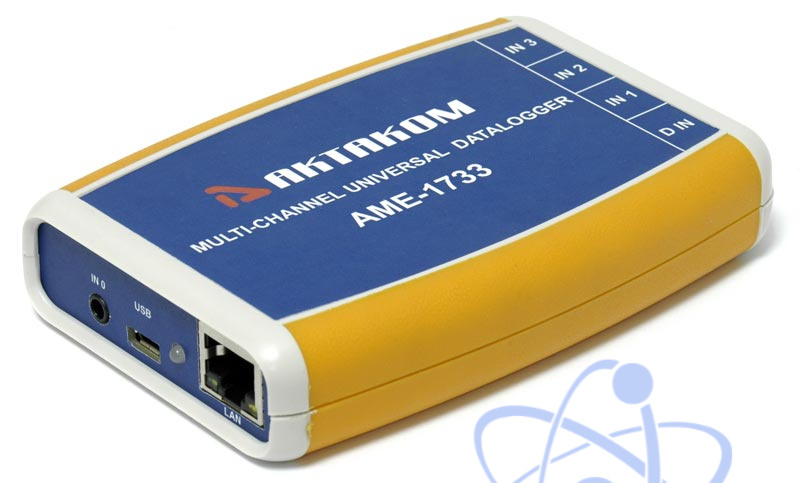

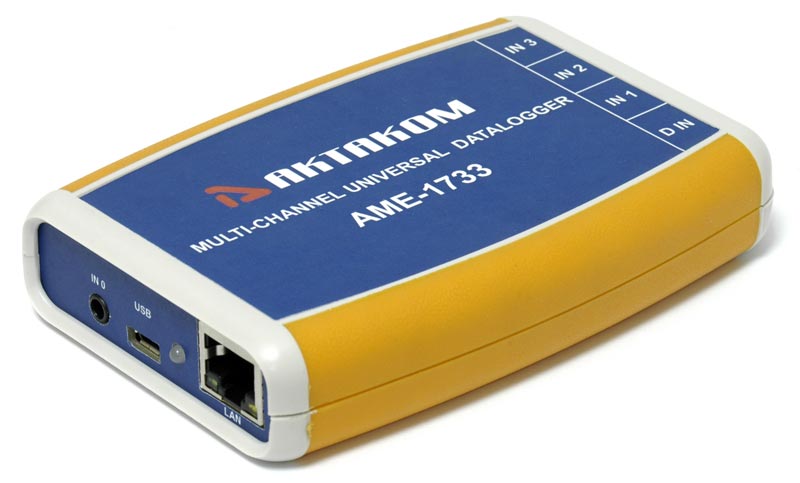

Измерительный модуль Актаком АМЕ-1733 представляет собой базовый блок систем для низкоскоростного непрерывного аналогово-цифрового преобразования по нескольким аналоговым входным каналам, с передачей данных в ПК по интерфейсам USB и LAN. К входным аналоговым входам могут подключаться различные приборные датчики по двух проводной схеме с общей землей. Датчики должны иметь выход по напряжению. Для каждого входа может быть определен любой тип датчика, что позволяет построить на основе данного модуля различные комбинированные мониторинговые системы.
Один цифровой канал (4-х проводной типа I2C) предназначен для подключения различных внешних плат или датчиков с цифровым выходом.
Вход синхронизации предназначен для запуска или остановки процессов преобразования данных в модуле или формирования отметки времени при проведении измерений.
Все управление модулем и передача данных из него осуществляется через интерфейсы USB и LAN.
Питание модуля 5В осуществляется от разъема интерфейса USB.
Модуль не имеет гальванической развязки по аналоговым входам, цифровому интерфейсу, входу синхронизации, питанию 5В и интерфейсу USB. Гальваноразвязка (модуля от ПК) реализована в интерфейсе LAN.

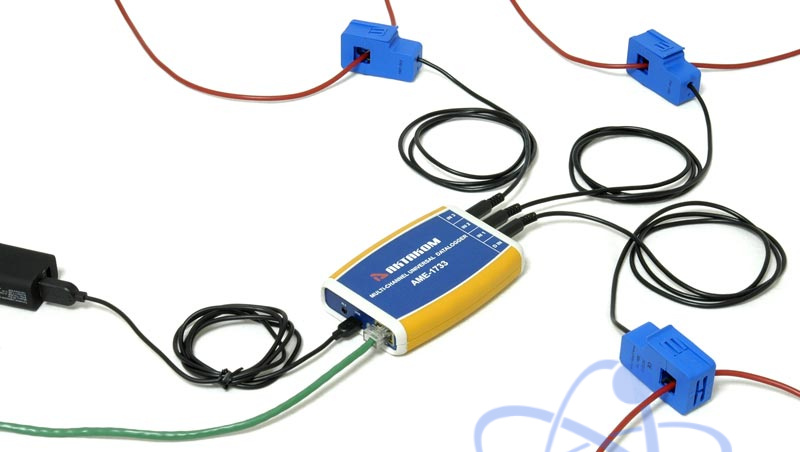

Типичное применение модуля АМП-1733 в системе с 3-мя бесконтактными датчиками тока АМЕ-2821-хх в системе АМЕ-3733.
Особенности 3-х канальной LAN/USB системы мониторинга АМЕ-1733:
- Интерфейсы для передачи измеренных (полученных) данных USB 1.1, LAN;
- Для настройки сетевых параметров для работы по LAN интерфейсу используется программа ANC, при подключении модуля по интерфейсу USB;
- Питание 5 B (осуществляется через USB разъем, подключенный к зарядному USB устройству);
- Модуль АМЕ-1733 поддерживает автоматическое определение основного рабочего интерфейса связи с ПК;
- При подключении модуля через разъем USB к ПК, модуль определяет подключение (активный интерфейс) как USB. При питании через USB разъем, подключенный к зарядному USB устройству , модуль определяет подключение (активный интерфейс) как LAN.
Возможности программного обеспечения 3-х канальной LAN/USB системы мониторинга АМЕ-1733:
- Цифровая и аналоговая индикация измеренной величины;
- График и таблица;
- Произвольное задание временной шкалы;
- Статистика;
- Математические функции;
- Аварийная сигнализация.
