Описание измерительного преобразователя Ц160.5:
Ваттварметр многофункциональный Ц160.5 предназначен для измерения напряжения, тока, мощности, сдвига фазы, коэффициента мощности в трехфазных трехпроводных и четырехпроводных электрических сетях переменного тока частотой 50Гц - 60Гц, преобразования их в сигналы постоянного тока и(или) кодированные сигналы интерфейса для передачи результатов измерения системам верхнего уровня автоматизированной системы диспетчерского управления.
Питание ваттварметра Ц160.5 осуществляется от сети переменного тока напряжением 220 В частотой 50Гц, 60Гц. Преобразователь обеспечивает гальваническую изоляцию между входными и выходными цепями.

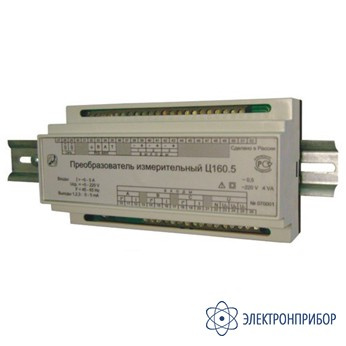

Ваттварметр Ц160.5 выполнен в конструктивном исполнении, обеспечивающим возможность крепления на симметричную шину 35 мм (EN 50 022) - DIN - рейку.
В комплекте с адаптером регистрации АД4 (приобретается отдельно) может использоваться для мониторинга напряжения в 1 фазной и 3-х фазной сети для регистрации скачков и провалов напряжения.
Измеритель-преобразователь Ц160.5 не имеет собственной индикации. Для отображения результатов измерений разработана индикаторная панель ИП1Ю (приобретается отдельно).
Измеритель-преобразователь Ц160.5 помогает защитить технологическое оборудование при неполадках в питающей сети (перенапряжение, перекос фаз, контроль снижения напряжения в одной из фаз 3-х фазной сети).
Конфигурация Ц160.5 позволяет получить на 3х аналоговых выходах ретрансляцию любой из следующих величин: линейные или фазные напряжения, токи, активную, реактивную, полную, пофазную мощности. Перечисленные виды измерений доступны в одно и 3-х фазном режиме работы.
Ваттварметр Ц160.5 обеспечивает измерение параметров трехпроводных и четырехпроводных электрических сетей переменного тока и выдачу результатов по интерфейсу RS-485. Протокол обмена MODBUS-RTU и преобразование змеренных величин в сигналы постоянного тока 0-5m или -5-0-5mA, по трём каналам.
Частота обновления данных в регистрах 0,5 - 4 Гц.(Устанавливается программно).
Преобразователь Ц160.5 обеспечивает возможность программирования по служебному интерфейсу RS-485 следующих параметров:
- режим измерений (трехпроводная или четырехпроводная сеть);
- пределы по каждому измеряемому параметру;
- параметры обмена данными по RS-485 (протокол MODBUS-RTU);
- адрес устройства (от 1 до 247);
- скорость обмена данными (от 9600, 38400, 115200 бод).
Информация для заказа:
Варианты исполнения измерителя-преобразователя Ц160.5 представлены ниже.
| 1. | Входное напряжение фазное (линейное), В | 57,7 (100) | 220 (380) | |||
| Код для заказа | 1 | 3 | ||||
| 2. | Входной ток | 1 А | 5 А | |||
| Код для заказа | 1 | 5 | ||||
| 3. | Аналоговый выход (три выхода) | выходы отсутствуют | 0...5 мА | 0...20 мА | -5...0...+5 мА | -20...0...+20 мА |
| Код для заказа | 0 | 1 | 2 | 1 | 1 | |
| 4. | Исполнение | общепромышленное | экспортное | тропическое | ||
| Код для заказа | 0 | 1 | 2 | |||
| 5. | Вид приемки | приемка ОТК | поверка ЦСМ | |||
| Код для заказа | 0 | 1 | ||||
Исполнение прибора формируется из последовательного набора кодов заказа.
Пример заказа Ц160.5 - 1 5 1 1 1:
| Входное напряжение фазное (линейное), В | 57,7 (100) | 1 |
| Входной ток, А | 5 | 5 |
| Аналоговый выход (три выхода) | 0...5 мА | 1 |
| Исполнение | экспортное | 1 |
| Вид приемки | поверка ЦСМ | 1 |
