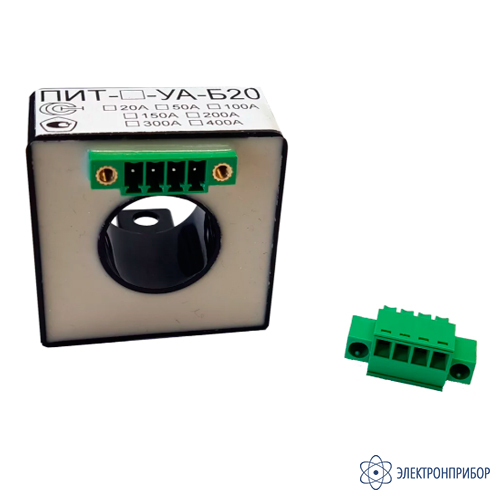

ПИТ-_-УА-Б20 — преобразователь измерительный постоянного и переменного тока

Производитель

Гарантия

24 мес

Межповерочный интервал

24 мес

Артикул

76012

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б20:

Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:

ПИТ-***-УА-Б – преобразуют мгновенные значения силы измеряемого постоянного и переменного тока в пропорциональные значения силы тока;
ПИТ-***-У-4/20-Б – преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20».

Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Преобразователи ПИТ-У предназначены для работы в составе измерительных и управляющих систем.

Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б20:

Измерительные преобразователи ПИТ-_-УА-Б20 выпускаются с разным диапазоном измеряемых токов:

ПИТ-20-УА-Б20 – преобразователь измерительный постоянного и переменного тока 0...20 А;
ПИТ-50-УА-Б20 – преобразователь измерительный постоянного и переменного тока 0...50 А;
ПИТ-100-УА-Б20 – преобразователь измерительный постоянного и переменного тока 0...100 А;
ПИТ-150-УА-Б20 – преобразователь измерительный постоянного и переменного тока 0...150 А;
ПИТ-200-УА-Б20 – преобразователь измерительный постоянного и переменного тока 0...200 А;
ПИТ-300-УА-Б20 – преобразователь измерительный постоянного и переменного тока 0...300 А;
ПИТ-400-УА-Б20 – преобразователь измерительный постоянного и переменного тока 0...400 А.

По требованию заказчика возможно:

изготовление датчиков с расширенным диапазоном рабочих температур;
изготовление датчиков с однополярным питанием.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б20:

Параметр	Значение
Параметр	ПИТ-20-УА-Б20	ПИТ-50-УА-Б20	ПИТ-100-УА-Б20	ПИТ-150-УА-Б20	ПИТ-200-УА-Б20	ПИТ-300-УА-Б20	ПИТ-400-УА-Б20
Диапазон измеряемых токов, А	0...20	0...50	0...100	0...150	0...200	0...300	400
Сила тока на выходе при номинальном токе на входе, мА	10	25	50	75	50	75	100
Максимальное сопротивление нагрузки, Ом	600	240	120	80	120	80	60
Предел допускаемой основной приведенной погрешности, %, не более	±1,0	±1,0	±0,7	±0,7	±0,7	±0,5	±0,5
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур: группа А группа В группа С	±1,5 ±2,0 ±2,5	±1,0 ±1,5 ±2,0				±0,5 ±0,7 ±1,0
Частота преобразуемой силы тока, кГц	0-100
Время установления выходного сигнала не более, с	0,00001
Время установления рабочего режима не более, с	60
Время непрерывной работы, не менее, ч	неограниченно
Время перегрузки по входу, полуторократный номинальный ток	неограниченно
Напряжение питания, Uп, В *	± от 14,25 до 15,75 (+ от 24,0)
Ток потребления по цепи питания не более, мА	50	65	90	115	90	115	140
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В	6000
Сопротивление изоляции в рабочих условиях не менее, МОм	5
Диаметр отверстия подтоковую шину, мм	20
Габаритные размеры, не более, мм	44х44х34
Масса, не более, г	200
Нормальные условия применения	температура окружающего воздуха 20±5°C; относительная влажность 30...80%; атмосферное давление 650... 800 мм рт. ст.
Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном)	температурная группа А: 0...+70°C; температурная группа В: -10...+70°C; температурная группа С: -40...+70°C; относительная влажность до 90% при 25°C; атмосферное давление 650...800 мм. рт. ст

Примечание:
* по согласованию с разработчиком, допускается питание преобразователей отоднополярного источника.

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б20 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
