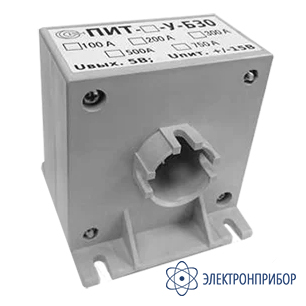

ПИТ-_-У-Б30 — преобразователь измерительный постоянного и переменного тока

Производитель

Гарантия

24 мес

Межповерочный интервал

24 мес

Артикул

76031

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

Преобразователи силы тока измерительные ПИТ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода:

ПИТ-***-У-Б30 – преобразуют мгновенные значения силы измеряемого постоянного и переменного тока в пропорциональные значения напряжения, от 0 до 5 В;
ПИТ-***-УА-Б30 – преобразуют мгновенные значения силы измеряемого постоянного и переменного тока в пропорциональные значения силы тока;
ПИТ-***-У-4/20-Б30 – преобразуют среднеквадратичные значения силы измеряемого постоянного и переменного тока в пропорциональную силу тока, соответствующую требованиям к стандартному интерфейсу «токовая петля 4/20 (0/20)».

Литера «Б» в названии означает, что преобразователь предназначен для монтажа в блок. Цифра после литеры «Б» означает величину диаметра отверстия в корпусе преобразователя под токовую шину, в миллиметрах.

Описание преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

Данные преобразователи состоят из корпуса, в котором закреплены магнитопровод с компенсационной обмоткой и электронная схема обработки сигнала. Составным элементом является специальный датчик Холла, изготовленный из антимонида индия, который находится в зазоре магнитопровода и работает как «0» – индикатор.

Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

Измерительные преобразователи ПИТ-_-УА-Б30 выпускаются с разным диапазоном измеряемых токов:

ПИТ-100-У-Б30 — преобразователь измерительный постоянного и переменного тока 0...100 А;
ПИТ-200-У-Б30 — преобразователь измерительный постоянного и переменного тока 0...200 А;
ПИТ-300-У-Б30 — преобразователь измерительный постоянного и переменного тока 0...300 А;
ПИТ-500-У-Б30 — преобразователь измерительный постоянного и переменного тока 0...500 А;
ПИТ-750-У-Б30 — преобразователь измерительный постоянного и переменного тока 0...750 А.

По требованию заказчика возможно:

изготовление датчиков с расширенным диапазоном рабочих температур;
изготовление датчиков с однополярным питанием.

Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

гальваническая развязка;
возможность измерения постоянных и переменных токов;
возможность измерения сигналов сложной формы;
минимальные электропотребление и масса;
минимальные габариты;
магнитопровод не насыщен.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-У-Б30:

Параметр	Значение
Параметр	ПИТ-100-У-Б30	ПИТ-200-У-Б30	ПИТ-300-У-Б30	ПИТ-500-У-Б30	ПИТ-750-У-Б30
Диапазон измеряемых токов, А	0...100	0...200	0...300	0...500	0...750
Сила тока на выходе при входной силе тока, равной верхнему пределу диапазона, мА	20	40	60	100	150
Величина напряжения на выходе при входной силе тока, равной верхнему пределу диапазона, В	5,0	5,0	5,0	5,0	5,0
Максимальное сопротивление нагрузки, Ом	300	150	100	60	40
Предел допускаемой основной приведенной погрешности, %, не более	±0,7	±0,7	±0,5	±0,5	±0,5
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур: группа А группа В группа С	±1,0 ±1,5 ±2,0		±0,5 ±0,7 ±1,0
Частота преобразуемой силы тока, кГц	0-100
Время установления выходного сигнала не более, с	0,00001
Время установления рабочего режима не более, с	60
Время непрерывной работы, не менее, ч.	неограниченно
Время перегрузки по входу, полуторократный номинальный ток	неограниченно
Напряжение питания,Uп, В *	± от 14,25 до 15,75 (+ от 28,5 до 31,5)
Ток потребления по цепи питания не более, мА	40	65	90	140	202,5
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В	10000
Сопротивление изоляции в рабочих условиях не менее, МОм	5
Диаметр отверстия подтоковую шину, мм	30
Габаритные размеры, не более, мм	100х95х102
Масса, не более, г	500
Нормальные условия применения	температура окружающего воздуха 20±5°C; относительная влажность 30...80%; атмосферное давление 650... 800 мм рт. ст.
Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном)	температурная группа А: 0...+70°C; температурная группа В: -10...+70°C; температурная группа С: -40...+70°C; относительная влажность до 90% при 25°C; атмосферное давление 650...800 мм. рт. ст

Примечание:
* по согласованию с разработчиком, допускается питание преобразователей отоднополярного источника.

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-_-У-Б30 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
