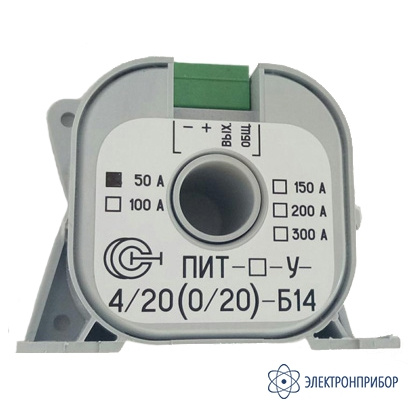

ПИТ-20-У-4/20-Б14 — преобразователь измерительный постоянного и переменного тока

Производитель

Гарантия

24 мес

Межповерочный интервал

24 мес

Артикул

76011

Является модификацией ПИТ-_-У-4/20-Б14 — преобразователь измерительный постоянного и переменного тока

Под заказ

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б14:

Преобразователи измерительные серии ПИТ-_-У-4/20-Б14 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

Варианты исполнения преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б14:

Измерительные преобразователи ПИТ-_-У-4/20-Б14 выпускаются с разным диапазоном измеряемых токов:

ПИТ-20-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...20 А;
ПИТ-50-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...50 А;
ПИТ-100-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...100 А;
ПИТ-150-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...150 А;
ПИТ-200-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...200 А;
ПИТ-300-У-4/20-Б14 - преобразователь измерительный постоянного и переменного тока 0...300 А.

По требованию заказчика возможно:

изготовление датчиков с расширенным диапазоном рабочих температур;
изготовление датчиков с однополярным питанием.

Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-У-4/20-Б14:

магнитопровод не насыщен;
усиленный корпус — транспортный вариант;
увеличенное отверстие под токовую шину;
минимальное энергопотребление;
возможность крепления на DIN-рейку.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-20-У-4/20-Б14:

Параметр	Значение
Параметр	ПИТ-20-У-4/20-Б14	ПИТ-50-У-4/20-Б14	ПИТ-100-У-4/20-Б14	ПИТ-150-У-4/20-Б14	ПИТ-200-У-4/20-Б14	ПИТ-300-У-4/20-Б14
Диапазон измеряемых токов, А	0...20	0...50	0...100	0...150	0...200	0...300
Сила тока на выходе при нулевом входном токе, мА	4,0
Сила тока на выходе при номинальном входном токе, мА	20
Сопротивление нагрузки максимальное, Ом: - на общую шину - на источник «- Uпит»	500 1250
Предел допускаемой основной приведенной погрешности, %, не более	±1,3	±1,3	±1,3	±1,3	±1,3	±1,3
Нелинейность выходной характеристики, не более, %	0,1
Мaксимальная перегрузка по измеряемому току	1,5 раза
Полоса пропускания, Гц	0-50000
Диапазон рабочих температур, °С *	-40...+70
Напряжение питания, В **	±15 (±5%)
Диаметр отверстия под токовую шину, мм	14
Габаритные размеры, мм	70х55х34
Масса, г	100

Примечание:
по требованию заказчика возможно:
* - изготовление датчиков с расширенным диапазоном рабочих температур;
** - изготовление датчиков с однополярным питанием.

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-20-У-4/20-Б14	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1
