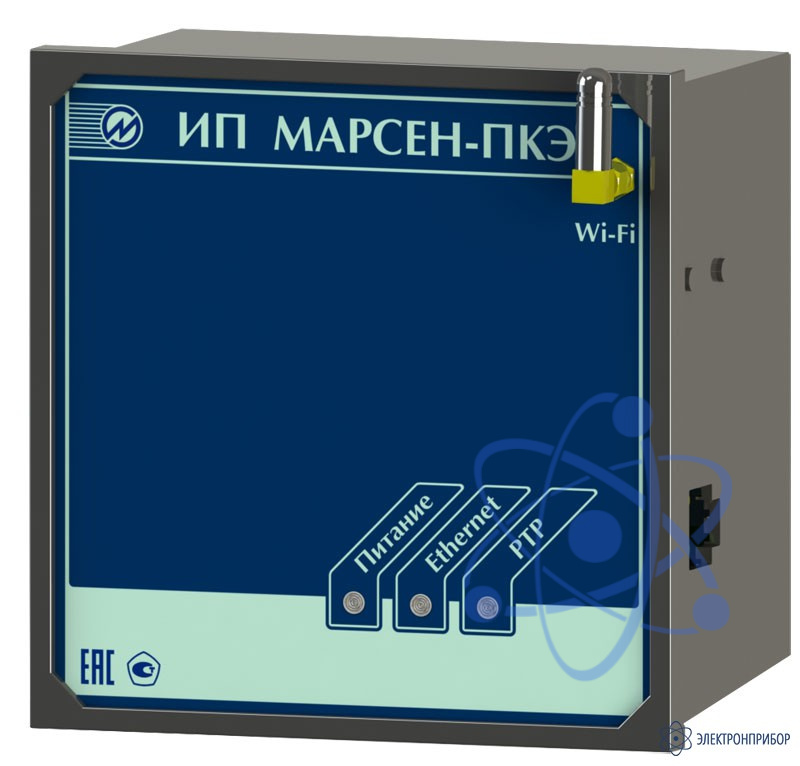

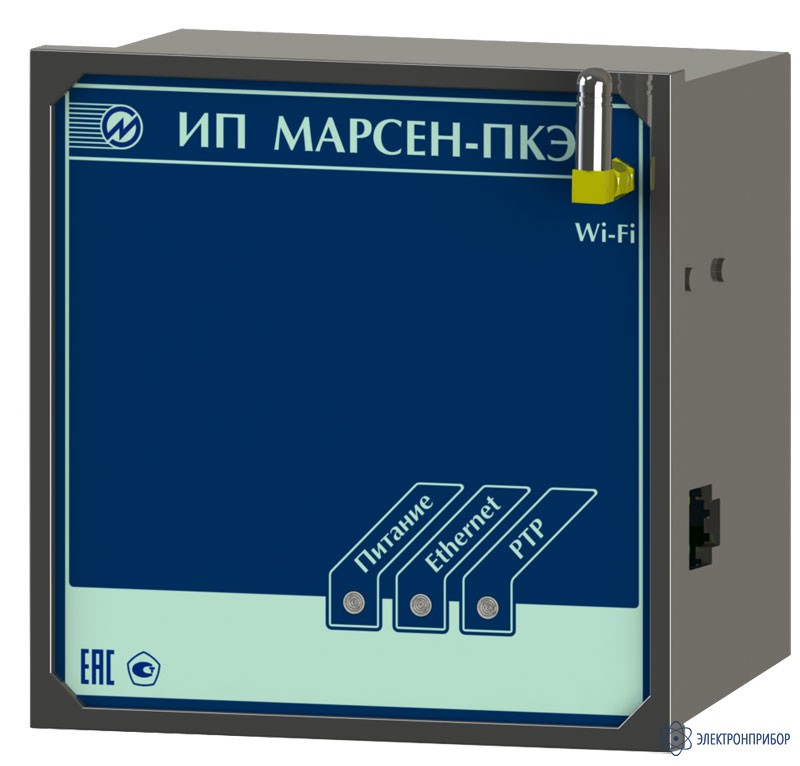

| Напряжение переменного тока [U], В |
от 0,01 U uн до 2 U uн |
относительная , % ±[0,1+0,01(U O /U–1)] |
Класс А по ГОСТ 30804.4.30 |
| Напряжение основной ( первой ) гармонической составляющей [U 1 ], В |
от 0,01 U uн до 2 U uн |
относительная , % ±[0,1+0,01(U O /U1–1)] |
— |
| Угол фазового сдвига между основными гармоническими составляющими входных напряжений, градус |
от 0 до 360 |
абсолютная, градус ±0,1 |
0,1 U H ≤ U ≤ 1,5 U H |
| Частота напряжения переменного тока [f 1 ], Гц |
от 42,5 до 75 |
абсолютная, Гц ±0,01 |
0,1 U H ≤ U ≤ 2 U H
Класс А по ГОСТ 30804.4.30 |
| Отклонение частоты, Гц |
от минус 7,5 до 25 |
абсолютная, Гц ±0,01 |
0,1 U H < U < 2 U H
Класс А по ГОСТ 30804.4.30
|
| Отрицательное отклонение напряжения , % от U O |
от 0 до 100 |
абсолютная, % от U O ±0,1 |
| Положительное отклонение напряжения , % от U O |
от 0 до 100 |
абсолютная, % от U O ±0,1 |
| Установившееся отклонение напряжения , % от U O |
1 |
абсолютная, % от U O ±0,1 |
| Коэффициент несимметрии напряжения по обратной последовательности и по нулевой последовательности , % |
от 0 до 20 |
абсолютная, % ±0,15 |
| Суммарный коэффициент гармонических составляющих напряжения [ К U], % |
от 0 до 100 |
— |
0,1 U uн < U < 1,5 U uн U MAX 3) < 2,8 U uн
Класс I по ГОСТ 30804.4.7
|
| абсолютная, % ±0,05 |
К U < 1,0 |
| относительная, % ±5,0 |
К U ≥ 1,0 |
| Коэффициент гармонической составляющей напряжения порядка h [ К U (h)] , % |
от 0 до 50 |
— |
0,1 UH < U < 1,5UH U MAX < 2,8UH ; h от 2 до 50;
Класс I по ГОСТ 30804.4.7
|
| абсолютная, % ±0,05 |
К U (h) < 1,0 |
| относительная, % ±5,0 |
К U (h) ≥ 1,0 |
| Напряжение гармонической подгруппы порядка h, [U sg,h ], В |
От 0 до 0,5 Uuн |
— |
0,1 Uuн ≤ U ≤ 1,5 Uuн ; U MAX < 2,8 Uuн ; h от 2 до 50;
Класс I по ГОСТ 30804.4.7
|
| абсолютная, В ±0,0005 UO |
Usg,h < 0,01 Uuн |
| относительная, % ±5,0 |
Usg,h > 0,01 Uuн |
| Напряжение интергармонической центрированной подгруппы порядка h [U isg,h ], В |
От 0 до 2 Uuн |
— |
0,1 Uuн ≤ U ≤ 1,5 Uuн ; U MAX < 2,8 Uuн ; h от 0 до 50;
Класс I по ГОСТ 30804.4.7
|
| абсолютная, В ±0,0005 UO |
Uisg,h ≤ 0,01 Uuн |
| относительная, % ±5 |
Uisg,h ≥ 0,01 Uuн |
| Напряжение прямой последовательности , нулевой последовательности и обратной последовательности , В |
От 0 до 2 Uuн |
абсолютная, В ±0,0015 UO |
— |
| Остаточное напряжение ( при провале ), В |
от 0,01 Uuн до 1,1 Uuн |
относительная , % ±[0,1+0,01 (UO /U–1)] |
Класс А по ГОСТ 30804.4.30 |
| Остаточное напряжение ( при прерывании ), В |
от 0,01 Uuн до 0,2 Uuн |
относительная , % ±[0,1+0,01 (UO /U–1)] |
| Глубина провала напряжения , % |
от 10 до 100 |
абсолютная , % ±0,2 |
| Длительность прерывания напряжения , с |
От 0,01 с до 60 мин |
абсолютная , с ±0,2 |
| Длительность провала напряжения , с |
от 0,02 с до 600 с |
абсолютная , с ± 0,02 |
| Максимальное значение напряжения при перенапряжении [U MAX ], В |
от 1,1 Uuн до 2 Uuн |
приведенная, % от UO ±0,2 |
| Коэффициент временного перенапряжения [Kпер U ], отн. ед. |
от 1,1 до 2,0 |
относительная, % ±10 |
Kпер U =UMAX / UO |
| Длительность временного перенапряжения, с |
от 0,02 с до 600 с |
абсолютная, с ± 0,02 |
Класс А по ГОСТ 30804.4.30 |
| Кратковременная доза фликера, отн. ед. |
от 0,2 до 10 |
относительная, % ±5,0 |
| Длительная доза фликера, отн. ед. |
от 0,2 до 10 |
относительная, % ±5,0 |
| Пределы допускаемой абсолютной погрешности установки времени при приеме метки синхронизации |
— |
абсолютная, с ± 0,005 |
При синхронизации с Международной шкалой координированно го времени (UTC) |
| Пределы допускаемой абсолютной погрешности хода внутренних часов ИП |
— |
абсолютная, с / сут ± 0,5 |
При отсутствии синхронизации с UTC |
|
Примечания :
1) U u н - номинальное входное напряжение ИП , определяемое выбранным диапазоном измерения из ряда 240 В , 60 В для фазных и из ряда 415 В , 104 В для межфазных напряжений .
2) U О - опорное напряжение по ГОСТ 32144-2013 задается оператором в виде коэффициента преобразования внешнего измерительного трансформатора напряжения и номинального входного напряжения Прибора в диапазоне от 40 до 120 % от U Н .
3) U MAX – максимальное мгновенное значение напряжения , при котором Прибор индицирует и регистрирует перегрузку ;
4) Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводится в соответствии с ГОСТ 30804.4.30, ГОСТ 30804.4.7 на основе среднеквадратических значений гармонических подгрупп напряжения .
|
