Назначение измерительного преобразователя Ф0303.5:
Модуль аналогового ввода Ф0303.5 предназначен для преобразования в цифровой вид сигналов от первичных датчиков. Подключаемыми датчиками могут быть термопары и термосопротивления, датчики давления, расхода, уровня, влажности или любые другие с выходным сигналом постоянного тока или напряжения. Модули аналогового ввода Ф0303.5 применяются в системах АСУ ТП распределенного сбора информации, обработки и автоматического регулирования.
Описание измерительного преобразователя Ф0303.5:

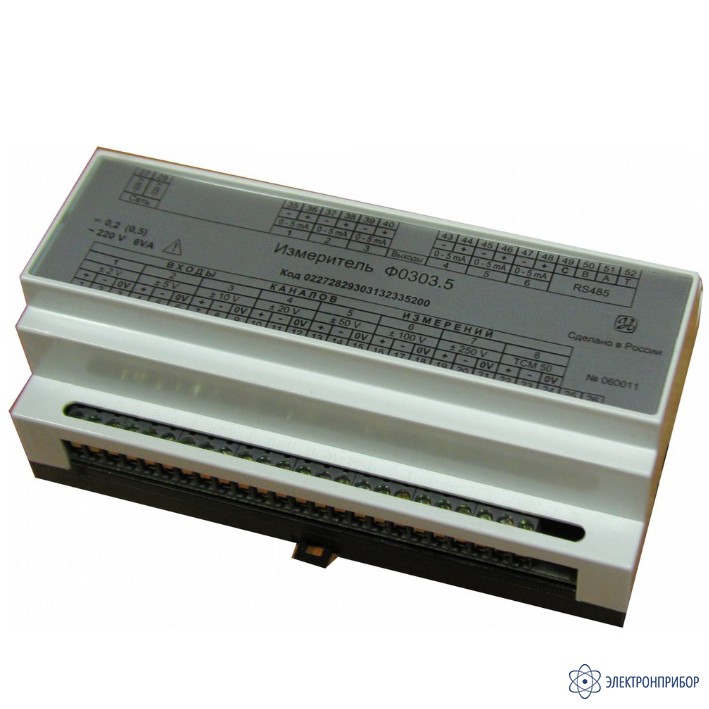

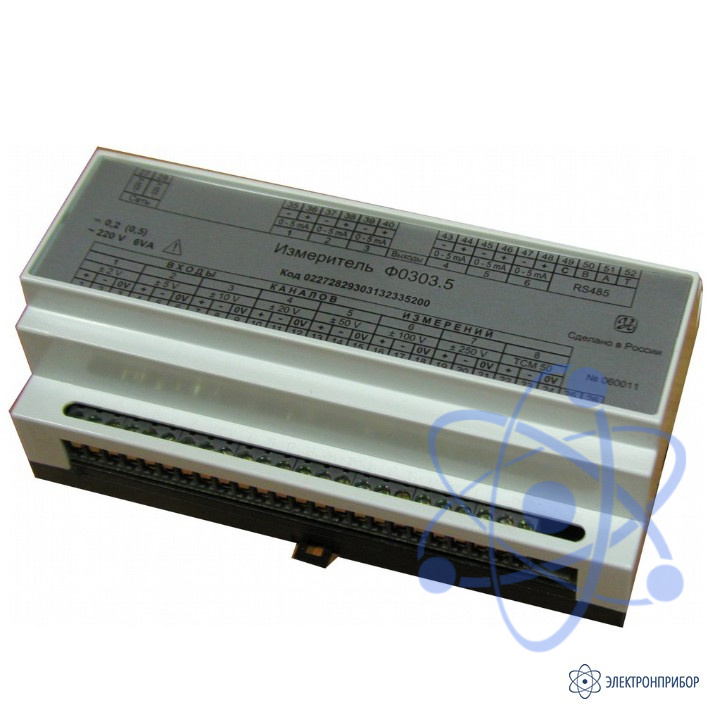

Модуль аналогового ввода Ф0303.5, щитовой, восьмиканальный, монтируемый на DIN - рейку, без непостредственного отображения результатов измерений. Наличие дополнительной гальванической развязки между каналами, исполнения с аналоговыми выходами и расширенного списка выбора входных диапазонов является существенным преимуществом модуля аналогового ввода сигналов Ф0303.5 перед аналогами.
Гальваническая развязка между каналами является радикальным решением большинства проблем, связанных с заземлением. Исполнения с аналоговыми выходами позволяет использовать модуль в качестве многоканального модуля гальванической развязки. Возможность расширенного выбора входных диапазонов до 250 В и до 1 А позволяет использовать модуль аналогового ввода-вывода в качестве многоканального нормализатора (преобразователя) сигналов.
Можно выделить следующие преимущества применения модулей ввода с индивидуально изолированными каналами:
- исключается появление паразитных токов по земле, уравнивающих потенциалы, и тем самым снижает индуктивные наводки, вызванные этими токами;
- уменьшается напряжение синфазной помехи на входе (например, синфазное напряжение на термопаре относительно Земли не влияет на вход модуля ввода);
- защищает от пробоя вследствие синфазного перенапряжения (например, синфазное напряжение на термопаре относительно Земли может быть каким угодно большим, если оно не превышает напряжение пробоя изоляции).
Подключение модуля Ф0303.5
Информация для заказа:
Варианты исполнения измерительного преобразователя Ф0303.5 представлены ниже.
| 1. | Исполнение (количество входов/выходов) | 1 вход | 1 вход - 1 выход | 4 входа | 4 входа - 4 выхода | 6 входов | 6 входов - 6 выходов | 8 входов | 8 входов - 6 выходов | |||
| Код для заказа | 1AI | 1AI-1AO | 4AI | 4AI-4AO | 6AI | 6AI-6AO | 8AI | 8AI-6AO | ||||
| 2. | Аналоговый выход (для исполнений с выходом) | нет | 0...5 mA | 4...20 mA | ||||||||
| Код для заказа | 0 | 1 | 2 | |||||||||
| 3. | Питание прибора | сеть переменного тока 220 В | сеть постоянного тока 24 В | |||||||||
| Код для заказа | AC | DC | ||||||||||
| 4. | Вид гальванической развязки | групповая | межканальная | |||||||||
| Код для заказа | 0 | 1 | ||||||||||
| 5. | Код диапазона измерений по каждому каналу (1, 2, 3, 4, 5, 6, 7, 8 каналу) | 0,1 mA | 0,2 mA | 0.5 mA | 1 mA | 2 mA | 5 mA | 10 mA | 20 mA | 50 mA | 100 mA | |
| Код для заказа | 00 | 01 | 02 | 03 | 04 | 05 | 06 | 07 | 08 | 09 | ||
| Код диапазона измерений по каждому каналу | 200 mA | 500 mA | 1 А | 10 mV | 20 mV | 50 mV | 100 mV | 200 mV | 500 mV | 1 V | ||
| Код для заказа | 10 | 11 | 12 | 20 | 21 | 22 | 23 | 24 | 25 | 26 | ||
| Код диапазона измерений по каждому каналу | 2 V | 5 V | 10 V | 20 V | 50 V | 100 V | 250 V | 400 V | 75 mV | 150 mV | ||
| Код для заказа | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 | ||
| Код диапазона измерений по каждому каналу | 0-5 mA | 0-20 mA | 4-20 mA | 0-10 V | TCM100 W100 = 1,4260 (-50...+200) | TCM100 W100 = 1,4280 (-50...+200) | TCM50 W100 = 1,4260 (-50...+200) | TCM100 W100 = 1,4280 (-50...+200) | TCП100 W100 = 1,3850 (-200...+750) | TCП100 W100 = 1,3910 (-200...+750) | ||
| Код для заказа | 40 | 41 | 42 | 43 | 50 | 51 | 52 | 53 | 54 | 55 | ||
| Код диапазона измерений по каждому каналу | TCП50 W100 = 1,3850 (-200...+750) | TCП50W100 = 1,3910 (-200...+750) | ТХК (L) | TХА (К) | ТНН (N) | ТЖК (J) | ТПП (R) | ТПП (S) | ||||
| Код для заказа | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | ||||
| 6. | Вид исполнения | общепромышленное | экспортное | тропическое | ||||||||
| Код для заказа | 0 | 1 | 2 | |||||||||
| 7. | Вид приемки | приемка ОТК | поверка ЦСМ | |||||||||
| Код для заказа | 0 | 1 | ||||||||||
Исполнение прибора формируется из последовательного набора кодов заказа.
Пример заказа Ф0303.5 - 1AI-1AO 2 DC 1 01 21 24 50 11 09 42 29 2 0:
| Исполнение (количество входов/выходов) | 1 вход - 1 выход | 1AI-1AO |
| Аналоговый выход (для исполнений с выходом) | 4...20 mA | 2 |
| Питание прибора | сеть постоянного тока 24 В | DC |
| Вид гальванической развязки | межканальная | 1 |
| Код диапазона измерений по каждому каналу: код канала 1 код канала 2 код канала 3 код канала 4 код канала 5 код канала 6 код канала 7 код канала 8 |
0,2 mA 10 mV 200 mV TCM100 W100 = 1,4260 (-50...+200) 500 mA 100 mA 4-20 mA 10 V |
01 21 24 50 11 09 42 29 |
| Вид исполнения | тропическое | 2 |
| Вид приемки | приемка ОТК | 0 |
