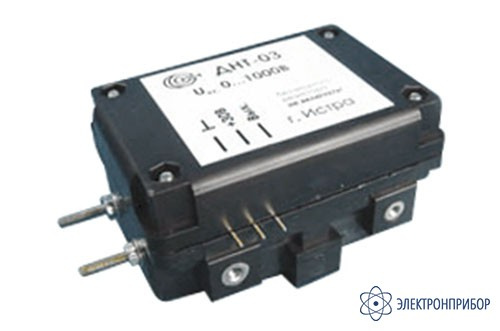

ДНТ-03 — датчик измерения переменного напряжения

Производитель

Артикул

38261

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Назначение датчика измерения переменного напряжения ДНТ-03:

Датчик измерения напряжения предназначен для измерения переменного напряжения с гальванической развязкой силовой цепи и цепей контроля. Датчик может быть использован в различных цепях телеметрии или в других устройствах.

Описание датчика измерения переменного напряжения ДНТ-03:

Датчики (преобразователи измерительные) предназначены для преобразования напряжения переменного тока в постоянное напряжение (ДНТ-02) или стандартный токовый сигнал 4/20 мА (ДНТ-03) с гальванической развязкой входной цепи и цепей контроля.

Особенности датчика измерения переменного напряжения ДНТ-03:

Гальваническая развязка силовых цепей и цепей контроля;
Минимальные габариты, энергопотребление и масса;
Возможность монтажа на печатную плату.

Технические характеристики датчика измерения переменного напряжения ДНТ-03:

Параметр	ДНТ-02	ДНТ-03
Диапазон измеряемых напряжений, В	0...1000
Допустимая перегрузка по измеряемому напряжению, разы	1,5
Входной номинальный ток, Iном, мА	1
Диапазон рабочих температур,°С *	-10...+80 (-60...+80)
АЧХ в пределах 2%, не хуже, Гц	20-5000
Пределы допустимой привиденной основной погрешности, %	0,5
Нелинейность выходной характеристики, не более, %	0,2
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ	3
Напряжение питания, В	±8...±15	+15...+30
Номинальный выходной сигнал, В(мА) **	+2	(4/20)
Минимальное сопротивление нагрузки, кОм	4	-
Максимальное выходное напряжение, В	-	Uпит.-2
Ток потребления по цепи питания, не более, мА	5	7/24
Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В	3000
Сопротивление изоляции в рабочих условиях не менее, МОм	5
Габаритные размеры, мм	73,5х52,5х39
Масса, г	не более 150

По требованию заказчика возможно:
* - возможно увеличение диапазона рабочих температур
** - возможно изготовление датчиков с другим номиналом выходного сигнала. Погрешность датчика в исполнении 4/20 мА увеличивается (уточняйте при заказе).
