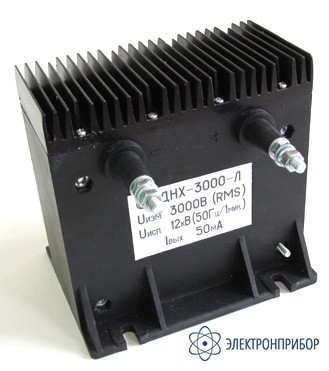

ДНХ-3000-Л — высоковольтный датчик постоянного и переменного напряжения

Производитель

Гарантия

18 мес

Артикул

38245

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание высоковольтного датчика постоянного и переменного напряжения ДНХ-3000-Л:

Преобразователь ДНХ-3000 предназначен для преобразования напряжения постоянного и переменного токов в выходной ток, пропорциональный мгновенному значению входного напряжения в цепях, изолированных от питания и выхода.

Преобразователь предназначен для работы в составе измерительных и управляющих систем.

Использует внешний источник питания.

По условиям эксплуатации преобразователь соответствует требованиям к группе 3, по ГОСТ 22261-94 с расширенным температурным диапазоном рабочих температур при влажности до 9% при 25°С.

Технические характеристики высоковольтного датчика постоянного и переменного напряжения ДНХ-3000-Л:

Параметр	Значение
Тип преобразователя ДНХ	ДНХ-3000
Номинальное входное напряжение U, В эфф.	3000
Полоса частот преобразуемых напряжений, Гц	0…50
Диапазон измеряемых напряжений Uизм., В	0¸4500
Номинальный входной ток, эфф.знач.., мА	2,5
Номинальный выходной ток., эфф.знач., мА	50
Коэффициент преобразования	3000В/50мА
Основная приведенная погрешность измерения при Т=(20±10)°С, %	1,5
Сопротивление нагрузки, Ом Максимальное Минимальное	250 100
Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на 10°С, %	± 1,0
Время установления выходного сигнала не более, с	0,001
Время установления рабочего режима не более, мин.	1
Время непрерывной работы не менее, ч	неограниченно
Время перегрузки входным сигналом 120% от максимального напряжения, не более, с	1
Напряжение питания, В	± 24+-5%
Ток потребления по цепи питания не более, мА	8+I вых.
Габариты не более, мм	120117115
Масса не более, г	2000
Электрическая прочность изоляции на переменном токе 50 Гц/ 1 мин, В	12000
Сопротивление изоляции в рабочих условиях не менее, МОм	5

№	Наименование	Количество
1	Преобразователь ДНХ-3000-Л	1
2	Руководство по эксплуатации	1
3	Упаковочная тара	1
