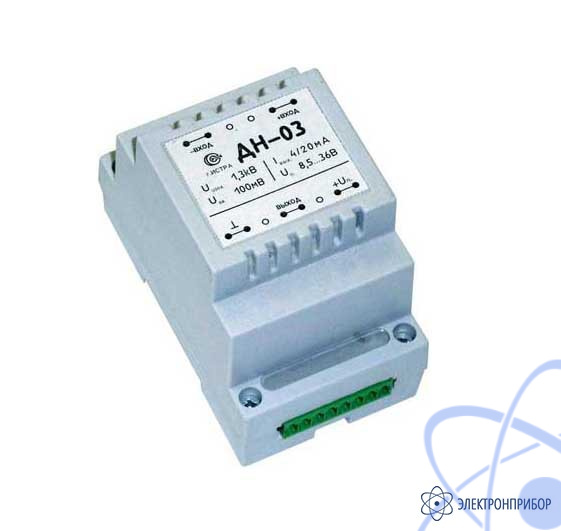

ДН-03 DC — преобразователь измерительный напряжения

Производитель

Артикул

38257

Является модификацией ДН-03 — преобразователь измерительный напряжения

Под заказ

Цена по запросу

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание преобразователя измерительного ДН-03:

Преобразователь измерительный ДН-03 DC преобразует входное постоянное, импульсное напряжение положительной полярности 100мВ в стандартное (мгновенное) значение токового выхода 4/20 мА. Преобразователь измерительный ДН-03 RMS преобразует входное постоянное, переменное, импульсное напряжение 100мВ в действующее выпрямленное значение стандартного токового выхода 4/20 мА.

Особенности преобразователя измерительного ДН-03:

Гальваническая развязка силовых цепей и цепей контроля;
Крепление на DIN-рейку;
Минимальные габариты.

Технические характеристики преобразователя измерительного ДН-03:

Параметр	ДН-03 DC	ДН-03 RMS
Номинальный диапазон измеряемого напряжения, мВ	100
Максимальный диапазон измеряемого напряжения, В	0,1
Допустимая перегрузка по входу , В	50
Входное сопротивление , кОм	20
Диапазон рабочих температур, °С	0…70 (-40…70)	0…70
*Основная приведенная погрешность измерения, % не более	0,3	0,5
Дополнительная температурная погрешность, % не более	0,3
Неравномерность АЧХ, в диапазоне частот 0-10 кГц, %	1
Начальный выходной ток, мА	4±0,1
Номинальный выходной ток, мА	20
Максимальный выходной ток, мА	28
Постоянная времени, с	-	0,1
Пробивное напряжение между входом-выходом, кВ	1,3
Напряжение питания, В	8,5…36
Максимальная мощность потребления, мВт	600
Минимальное сопротивление нагрузки, Ом	0
Габаритные размеры, не более, мм	95х54х65
Масса., не более, г	150
