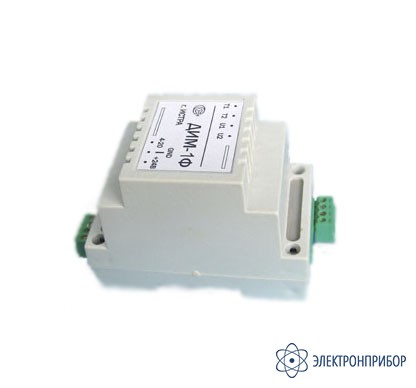

ДИМ-1Ф — датчик измерения активной мощности

Производитель

Межповерочный интервал

24 мес

Артикул

38319

Снят с производства

Цена по запросу

Запросить КП

Почему мы не указали цену?

Некоторые позиции поставляются напрямую от заводов-производителей, и их стоимость зависит от курса валют и условий конкретной поставки. Цена может меняться, и чтобы дать актуальную информацию, она рассчитывается индивидуально под запрос.

Напишите нам в WhatsApp — менеджеры оперативно ответят и сразу уточнят цену.

Написать менеджеру

скрыть информацию

Описание датчика измерения активной мощности ДИМ-1Ф :

Датчики (измерительные преобразователи) предназначены для измерения активной электрической мощности потребителей и генераторов в промышленных электросетях частотой 50 Гц.

Датчик измерения мощности ДИМ-1Ф построен на основе интегральной микросхемы-счётчика электрической энергии, выпускаемой фирмой Analog Devices. Датчик-преобразователь работает под управлением микроконтроллера, который осуществляет чтение данных из счётчика электроэнергии, их преобразование и выдачу на ЦАП. Вход и выход датчика ДИМ-1Ф гальванически развязаны. Выход – стандартный токовый 4/20 мА. Данные на выходе датчика обновляются каждую треть секунды, по требованию заказчика это время может быть уменьшено или увеличено.

Особенности датчика измерения активной мощности ДИМ-1Ф :

Гальваническая развязка силовой и измерительной цепей;
Не требует стабилизированного источника питания;
Минимальные габариты;
Возможность монтажа на DIN-рейку.

Технические характеристики датчика измерения активной мощности ДИМ-1Ф :

Параметр	Значение
Максимальная измеряемая мощность, Вт	1000
Максимальная амплитуда входного напряжения, В	±350
Частота входного напряжения, Гц	50±5
Максимальная амплитуда входного тока, А	±7
Максимальная частота входного тока, Гц	14000
Коэффициент мощности (cosφ) на 50 Гц	0,3÷1
Выходной ток, мА при измерении нулевой мощности при измерении номинальной мощности	0(4) 20
Сопротивление нагрузки максимальное, Ом при напряжении питания 10 В при напряжении питания 30 В	400 1400
Основная приведенная погрешность, %	±1
Дополнительная погрешность от изменения окружающей температуры в рабочих условиях, %	±2
Время установления рабочего режима, с.	3
Время установления показаний не более, с	1
Время непрерывной работы, ч	неограничено
Время перегрузки по входу, с - 120 % номинального тока	неограничено
Напряжение источника питания, В	10÷30
Потребляемый ток источника питания, мА	50
Электрическая прочность изоляции входных цепей от выхода и питания и на переменном токе 50 Гц/ 1 мин, В	1300
Сопротивление изоляции входных цепей от выхода и питания в рабочих условиях, МОм	5
Габаритные размеры, мм	95х54х66
Масса, г.	160

№	Наименование	Количество
1	Датчик ДИМ-1Ф	1
2	Упаковочная тара	1
3	Руководство по эксплуатации	1
4	Ответные части разъемов	2
