Описание осциллографа МЕГЕОН 15003:

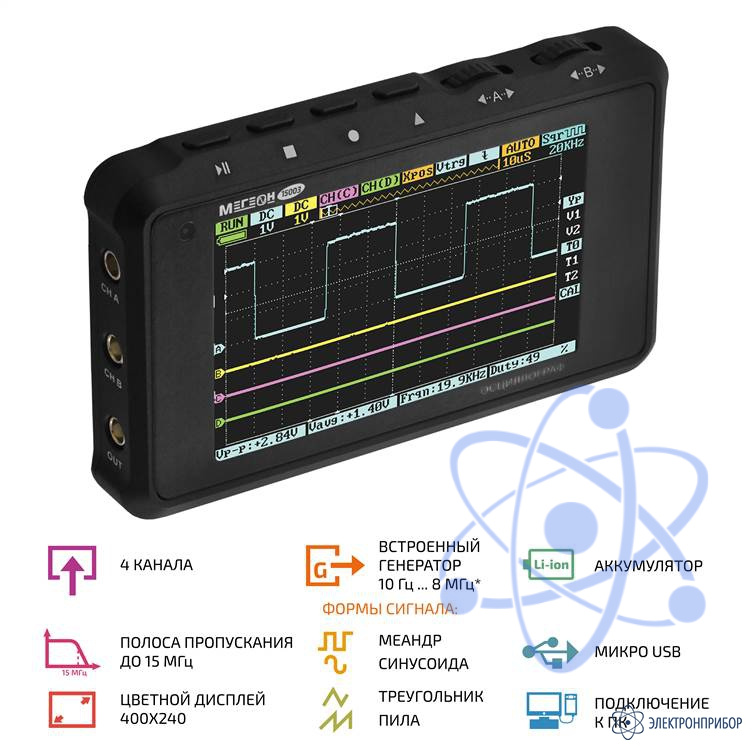

МЕГЕОН 15003 - это портативный четырёхканальный осциллограф на базе 32-битной платформы, способный решить широкий круг задач в т.ч. промышленных, инженерных, исследовательских, любительских и др.

Наличие двух аналоговых каналов с внешним АЦП значительно увеличивает скорость измерения, а 2 цифровых входа с уровнем TTL и встроенный DDS генератор – расширяют сферу применения. Четыре программируемых измерителя, и 4 математические функции, сохранение и загрузка сохранённых ранее осциллограмм для сравнения, сохранять их в текстовом файле формата CSV - добавляют возможности анализа и обработки полученных данных. Он имеет цветной дисплей 400х240 точек, micro-USB порт и память объёмом 8 МБ для хранения.

Автономное использование, маленькие размеры и вес, но при этом полноценный функционал позволяют им пользоваться там, где другие приборы недоступны. Для увеличения времени работы можно воспользоваться Powerbank.

Особенности осциллографа МЕГЕОН 15003:

4 канала (2 аналоговых + 2 цифровых);
Встроенный DDS генератор;
В комплекте 2 пробника;
Полоса пропускания до 15 МГц
100 Мвыб/сек для всех аналоговых каналов
Подключение к ПК
Внутренняя память - 8 МБ

Технические характеристики осциллографа МЕГЕОН 15003:

Параметр			Значение
Скорость выборки			100 Мвыб / с (для всех аналоговых каналов)
Полоса пропускания			0…15 МГц
Аналоговые каналы	Количество, обозначение		2 (А, В)
	Входное сопротивление		1 МОм
	Максимальное напряжение на входе		± 40 Vp-p
Цифровые каналы	Количество, обозначение		2 (C, D)
	Входное сопротивление		100 кОм
	Максимальное напряжение на входе		+5 Vp-p
	Уровни напряжения		0 ... 3 В – лог. «0»; 3,2 ... 5 В – лог. «1»
Вертикальная чувствительность каналов А и В			10 мВ…10 В/Дел с шагом 1-2-5
Вертикальная чувствительность каналов С и D			0 ... 5В фиксированная TTL
Аттенюатор			Внешний, на щупе 1:1; 1:10
Тип входов А и В			Открытый, закрытый, программный пересчёт на 10
Тип входов C и D			Открытый
Входные гнезда			MCX, female
Горизонтальная развёртка			100 нс…1 с с шагом 1-2-5
Режимы запуска развёртки			Автоматический (auto), ждущий (norm), одиночный (singl), медленный (slow)
Режимы запуска триггера			Запуск по восходящему фронту Запуск по нисходящему фронту Уровень сигнала больше, чем уровень триггера Уровень сигнала меньше, чем уровень триггера Длительность отрицательного импульса меньше триггера Длительность отрицательного импульса больше триггера Длительность положительного импульса меньше триггера Длительность положительного импульса больше триггера
Источник запуска триггера			Каналы A, B, C, D
Уровень запуска триггера			±38 мВ ... ±38 В (для каналов А и В) диапазон и шаг зависят от устаносленного значения В/Дел в данном канале, для каналов C и D - значение фиксированное.
Встроенный генератор		Меандр	10Гц ... 2 МГц с шагом 1-2-5, далее 4, 6, 8 МГц, амплитуда ≈ 2,8 Vp-p, скважность 10 ... 90%
		Синусоида	10 Гц…20 кГц с шагом 1-2-5 амплитуда ≈ 2,8 Vp-p
		Пила
		Треугольник
Выходное гнездо			MCX, female
Автоматические настраиваемые измерители			2 временных измерителя по 6 параметров в каждом и 2 амплитудных по 8 параметров в каждом
Объём памяти для хранения осциллограмм			8 Мб внутренняя память, (при подключении к компьютеру работает как съёмный USB-диск)
Формат сохраняемых данных			Bmp, Dat, Buf, Csv
Формат загружаемых данных			Dat
Питание			Встроенный Li-ion аккумулятор, micro-USB порт
Условия эксплуатации			Температура 5…40°С Относительная влажность 0…85%
Условия хранения и транспортировки			Температура -20…60°С Относительная влажность 0…90% Без выпадения конденсата
Размеры			100х60х15 мм
Вес			125 г (с аккумулятором)

№	Наименование	Количество
1	Осциллограф МЕГЕОН 15003	1
2	Пробник измерительный	2
3	Кабель USB	1
4	Руководство по эксплуатации	1
