Назначение осциллографа-мультиметра HDS-1022M:

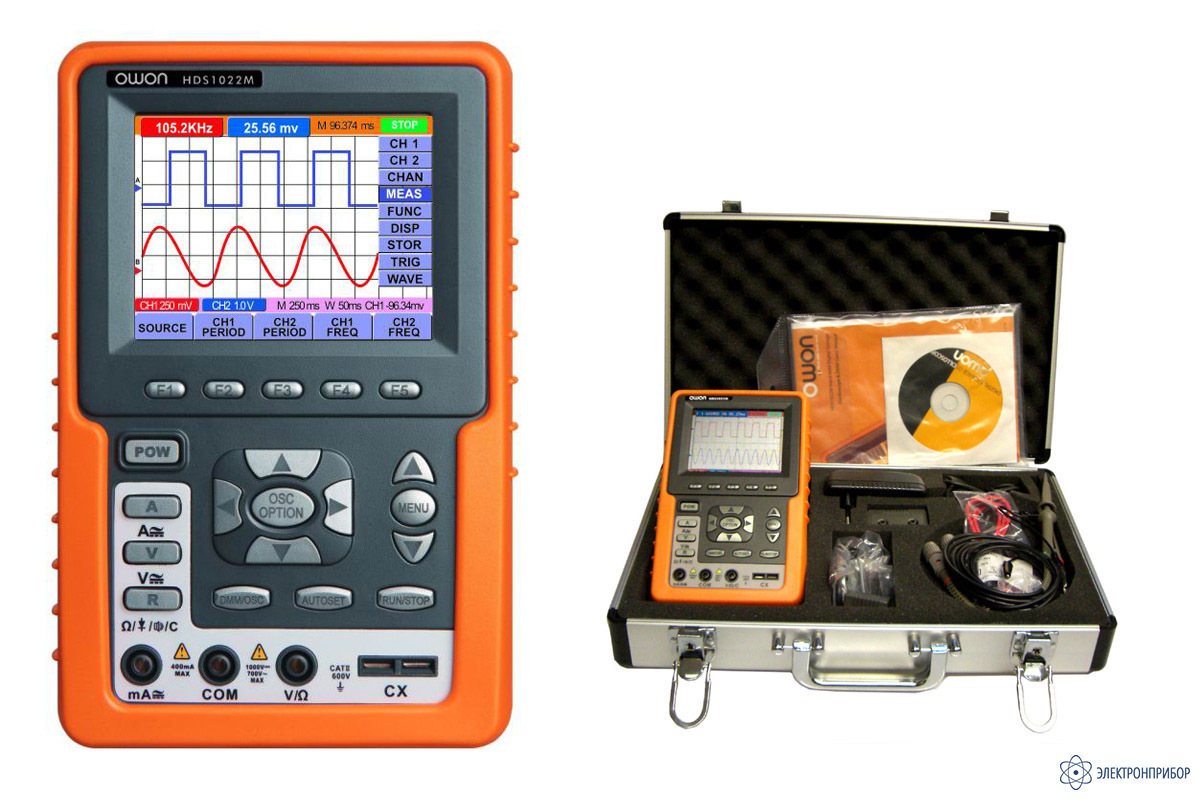

Осциллограф-мультиметр HDS-1022M представляет собой портативный 2-х канальный цифровой запоминающий осциллограф реального времени с полосой пропускания 20 МГц. Осциллограф выполнен на базе 8 битного АЦП с частотой дискретизации 100 МГц и объемом памяти 6 кБ на канал.

Краткие характеристики и возможности осциллографа-мультиметра HDS-1022M:

Для вывода на экран осциллограмм сигналов используется интерполяция sin х/х (позволяет значительно улучшить качество отображения сигналов с шириной спектра, близкой к граничной частоте полосы пропускания).
Режимы курсорных измерений амплитудных и временных параметров, автоматических измерений частоты и амплитуды.
Математическая обработка формы сигналов: 5 функций (К1-К2, К2-К1, К1+К2, К1хК2, К1/К2).
В режиме «мультиметр» позволяет производить измерения: постоянного и переменного напряжения, силу постоянного и переменного тока, сопротивления, емкости, выполнять звуковую» прозвонку цепи и тест диодов.
Цветной дисплей (4096 цветов); разрешение 320x240 точек; 8x12 клеток, диагональ 10 см.
Для передачи данных и результатов измерения на компьютер встроен интерфейс USB, в комплекте программное обеспечение.
Наличие аккумуляторной Li батареи обеспечивает автономную работу прибора в течение ~ 4 ч, в комплекте адаптер-зарядное устройство.
Память: 4 осциллограммы (запись и вызов).

Технические характеристики осциллографа-мультиметра HDS-1022M:

Модель	HDS-1022M	HDS-2062M
Параметры каналов вертикального отклонения
Число каналов	2	2
Коэффициент отклонения по вертикали	5 мВ/дел. до 5 В/дел. — регулируются шагами в последовательности: 1-2-5
Пределы допускаемой относительной погрешности коэффициента отклонения	± 5%
Полоса пропускания	20 МГц	60 МГц
Время нарастания переходной характеристики	17,5 нс	6 нс
Входное сопротивление каналов вертикального отклонения	(1 ± 0,02) МОм
Входная ёмкость каналов вертикального отклонения	не более 35 пФ	не более 25 пФ
Параметры системы отклонения по горизонтали
Частота дискретизации входного сигнала по каждому каналу	10 Гц…100 МГц	10 Гц…250 МГц
Коэффициент развертки	5 нc/дел .... 5 с/дел в последовательности 1-2,5-5	5 нc/дел ... 5 с/дел в последовательности 1-2-5
Пределы допускаемой относительной погрешности коэффициента развертки	± 0,01%
Синхронизация
Режимы запуска	автоколебательный AUTO, ждущий NORM, режим однократного запуска SINGLE
Полярность запуска	положительная, отрицательная
Минимальный уровень синхронизации	открытый вход закрытый вход	1 деление 1 деление при частоте сигнала более 50 Гц
Диапазон уровня синхронизации	±6 делений
Погрешность установки уровня синхронизации	±0,3 деления (время нарастания сигнала 20 нс и более)

Мультиметр

Постоянное напряжение
Входное сопротивление 10 МОм
Диапазон		Погрешность измерения		Разрешение, (К)
(40,0... 400,0) мВ		±(0,02Uизм + 2К)		100 мкВ
(0,4... 4,000) В		±(0,01Uизм+1К)		1 мВ
(4,00... 40,00) В				10 мВ
(40,0... 400,0) В				100 мВ
Переменное напряжение
Входное сопротивление 10 МОм
Диапазон частот (40…400) Гц
(0,4... 4,000) В	+(0,01Uизм + 3К)				1 мВ
(4,00... 40,00) В					10 мВ
(40,0... 400,0) В					100 мВ
Постоянный ток
(4,00... 40,00) мА			+(0,01Iизм+1К)		10 мкА
(40,0... 400,0) мА			±(0,015Iизм+1К)		100 мкА
400,0 мА ... 20А			±(0,03Iизм + 3К)		10 мА
Переменный ток
Диапазон			Погрешность измерения		Разрешение, (К)
(4,00... 40,00) мА			+(0,015Iизм + 3К)		10 мкА
(40,0... 400,0) мА			+(0,02* Iизм +1*К)		100 мкА
400,0 мА...20 А			±(0,05* Iизм + 3*К)		10 мА
Сопротивление
Диапазон			Погрешность измерения		Разрешение, (К)
(40,0... 400,0) Ом			±(0,01Rизм + 3К)		0,1 Ом
(400... 4000) Ом			±(0,01* Rизм +1*К)		1 Ом
(4,00... 40,00) кОм					10 Ом
(40,0... 400,0) кОм					100 Ом
(400... 4000) кОм					1 кОм
(4,00... 40,00) МОм			±(0,02* Rизм + 2*К)		10 кОм
Ёмкость
Диапазон			Погрешность измерения		Разрешение, (К)
(5,12... 51,20) нФ			±(0,03Сизм + 3К)		10 пФ
(5 1,2... 51 2,0) нФ					100 пФ
(512...5120) нФ					1 нФ
(5,12...51,20) мкФ					10 нФ
(51,2...100,0) мкФ					100 нФ

Условия эксплуатации и массогабаритные характеристики
Нормальные условия эксплуатации	Температура: (20±5) °С; Относительная влажность воздуха: (30-80) %; Атмосферное давление: (84-106) кПа.
Хранение/транспортирование	Температура: (-10... +60) °С; Относительная влажность воздуха: не более 85 %.
Питание прибора	Аккумуляторная батарея 8,5 В
Потребляемая мощность	6 Вт
Время непрерывной работы	4 часа при полностью заряженной батареи
Масса	Не более 0,7 кг
Геометрические размеры: длинна ширина высота	180 мм 115 мм 40 мм

Наименование	Количество
Осциллограф-мультиметр HDS-1022M	1
Адаптер сетевой (з/устройство + кабель)	1
Модуль для измерения малых токов (шунт)	1
Модуль-адаптер для измерения емкостей	1
К-т измерительных проводов (черный, красный)	1
Отвертка для пробников и цвет, зажимы (кольца)	1
Пробник 1х/ 10х (1:1/10:1)	1
Кабель USB для подключения к ПК	1
ПО для связи с ПК	1
Руководство по эксплуатации (РЭ)	1
Металлический кейс (для транспортировки и хранения)	1
