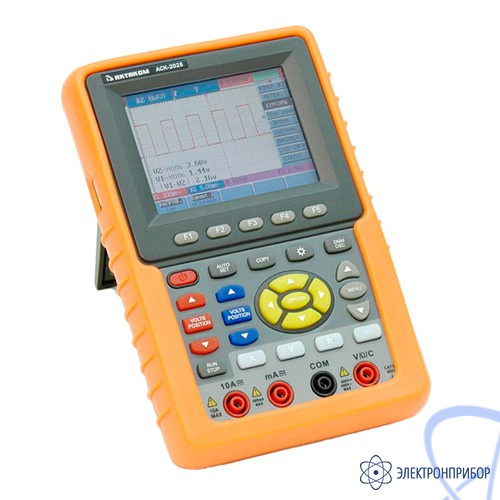

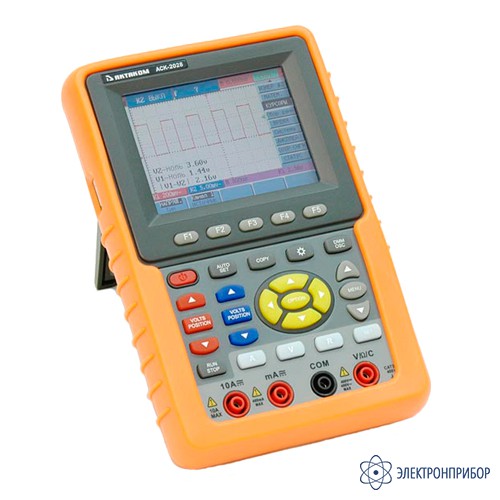

Назначение осциллографа-мультиметра цифрового двухканального запоминающего АСК-2028:
Осциллограф-мультиметр АСК-2028 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки.
Особенности осциллографа-мультиметра цифрового двухканального запоминающего АСК-2028:
- 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B
、Delay A→B
; - Курсорные измерения;
- Режим мультиметра;
- Интерполяция sin(x)/x;
- Хранение осциллограмм: 4 осциллограммы;
- Цветной ЖКИ дисплей;
- возможность сохранения на USB-устройство
- USB интерфейс для связи с ПК;
- Автономная работа от встроенного аккумулятора.
Программное обеспечение осциллографа-мультиметра цифрового двухканального запоминающего АСК-2028:
Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft.
Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin.
Актаком DSO-Soft позволяет также получать данные:
- в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной;
- режиме X-Y (фигуры Лиссажу). Режим XY отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных;
- в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.
Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.
