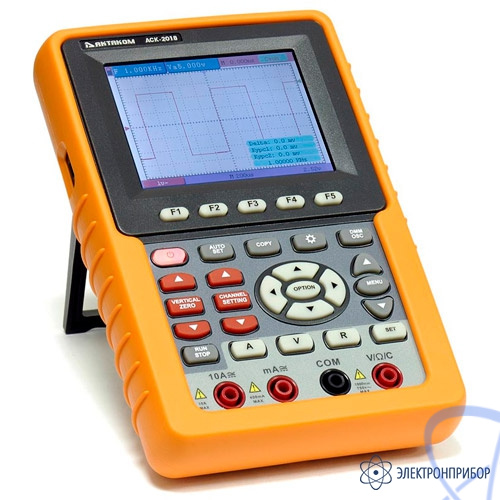

Назначение осциллографа-мультиметра АСК-2018:
Осциллограф-мультиметр АСК-2018 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.
Особенности осциллографа-мультиметра АСК-2018:
- 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B;
- курсорные измерения;
- режим мультиметра;
- интерполяция sin(x)/x;
- хранение осциллограмм: 4 осциллограммы;
- цветной ЖКИ дисплей;

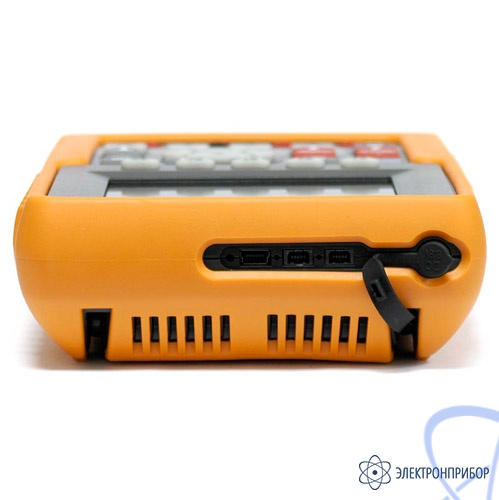

- USB интерфейс для связи с ПК;
- автономная работа от встроенного аккумулятора.
Описание програмного обеспечения осциллографа-мультиметра АСК-2018:
Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft. Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin. Актаком DSO-Soft позволяет также получать данные:
- в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной;
- режиме X-Y (фигуры Лиссажу). Режим X-Y отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных;
- в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.
Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.
