Описание осциллографа цифрового UNI-T UPO2102E:
UNI-T UPO2102E - двухканальный цифровой осциллограф производства компании UNI-T. Осциллограф обладает полосой 100 МГц, большой скоростью выборки 1.0 ГВ/с, и памятью 56 M точек.
Отличительной чертой осциллографа модели UNI-T UPO2102E является то, что он реализован по новой технологии, гарантируя высочайшую скорость захвата осциллограмм – 83 тыс. осциллограмм./сек.. Столь высокая скорость захвата значительно увеличивает вероятность захвата единичных, редкоповторяющихся сигналов, а 256-уровневая градация послесвечения обеспечивает визуальный анализ частоты повторения форм осциллограмм.
UNI-T UPO2102E обеспечивает захват осциллограмм благодаря мощной и системе синхронизации сложных сигналов, используя логические построения, а так же запуск и декодирование сигналов RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay.
Осциллограф осуществляет запись истории сигналов во внутренюю память (65 000 кадров) для выполнения последующего запуска и анализа. последовательный запуск позволяют захватывать, сохранять и анализировать расширенные записи сигналов. Математический анализ объединяет математические функции и операнды, статистический анализ, Быстрое преобразование Фурье (FFT).
Для решения задач промышленного тестирования по маске, реализована быстродействующая функция Pass/Fail.

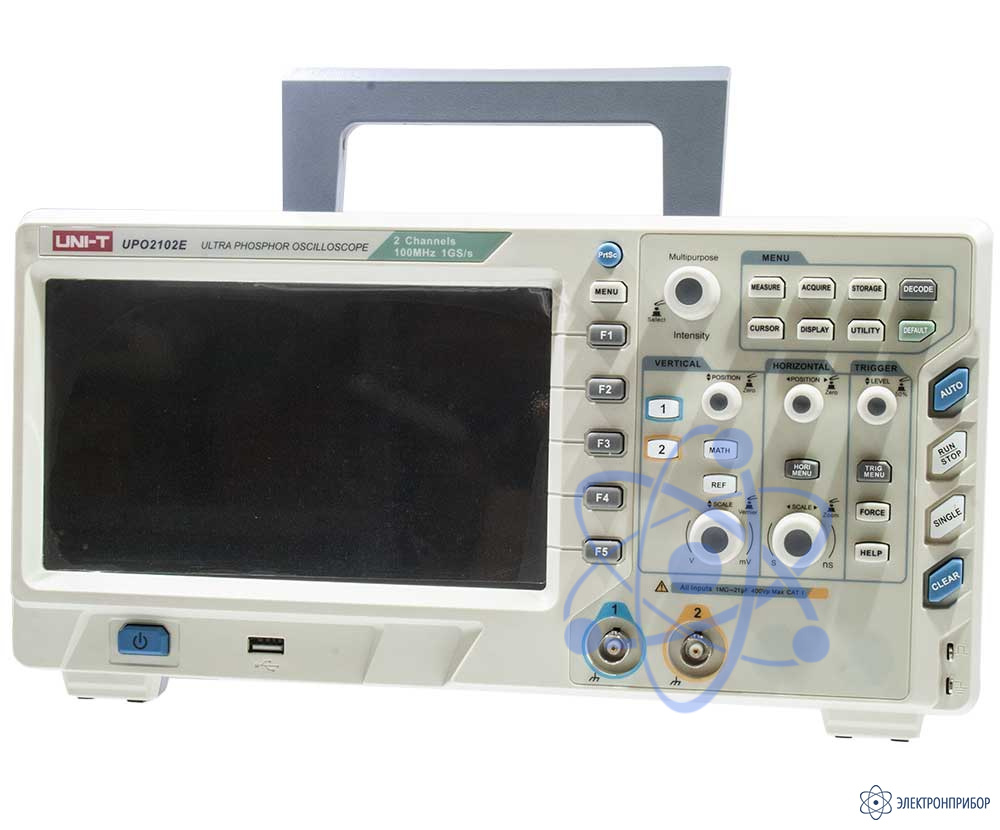

Осциллограф UNI-T UPO2102E оснащён большим цветным дисплеем с разрешением 800х480 точек, диагональю 8 дюймов.

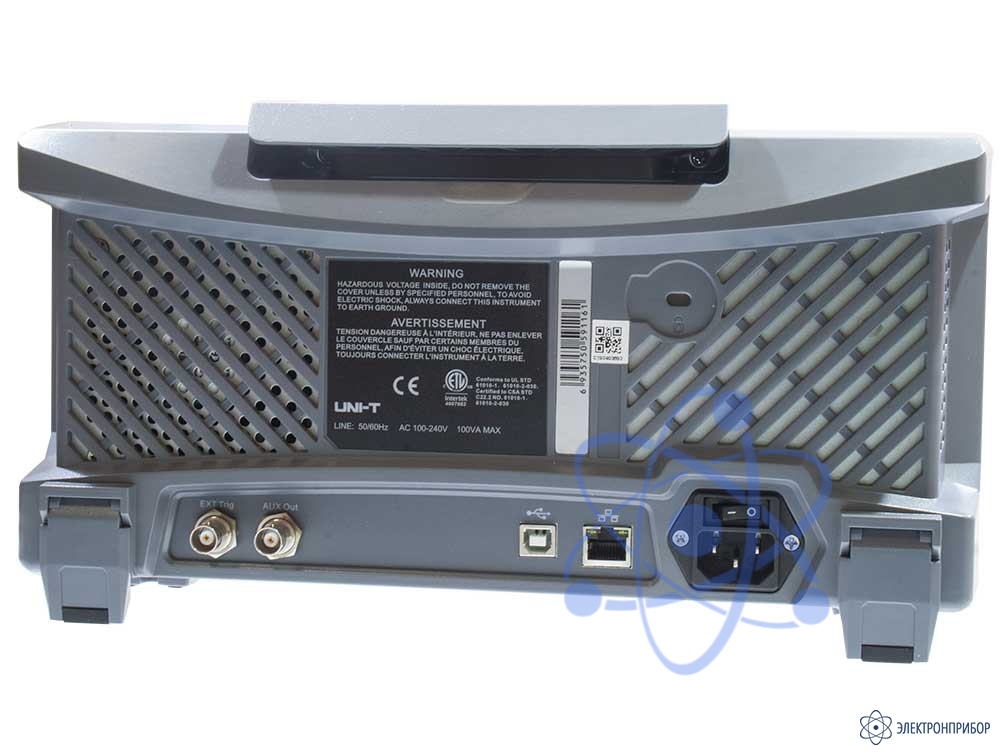

Осциллограф UNI-T UPO2102E оснащен интерфейсами USB Host (для подключения внешнего накопителя, клавиатуры или мышки) и USB Device (для удалённого управления осциллографом с ПК).
Особенности осциллографа цифрового UNI-T UPO2102E:
- Полоса пропускания количество каналов: 100 МГц, 2 канала;
- Скорость выборки: 1.0 ГВ/с (в реальном масштабе времени);
- Большой объем памяти: 56 Мб;
- Захват сигналов на шинах: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay;
- Встроенный генератор произвольных форм сигналов;
- Яркий цветной дисплей 8" TFT WVGA разрешение: 800 х 480 точек.
