Краткие технические характеристики осциллографа TPS2012:
| Изолированные каналы |
2 |
| Полоса пропускания |
100 МГц |
| Скорость дискретизации на канал |
1.0 |
| Длина записи |
2,5 тыс. точек |
| Дисплей |
цветной (1/4 VGA ЖКИ) |
| Работа с батареями |

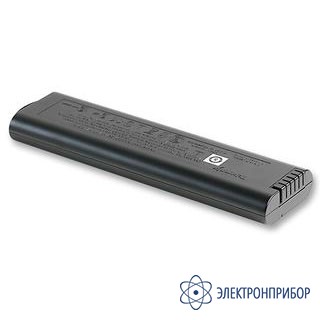

Время работы от одной стандартной батареи — 4 часа. Время работы от двух батарей — 8 часов. Возможность работы с двумя батареями с «горячей» заменой (непрерывная работа) |
| Автоматические измерения |
11 параметров |
| Изолированный вход внешней синхронизации (импеданс изолир.) |
Да |
| Вертикальное разрешение |
8-бит (нормальное или усреднение) |
| Вертикальная чувствительность |
от 2 мВ до 5 В/дел во всех моделях с калибровкой |
| DC вертикальная точность |
±3% |
| Вертикальный ZOOM (увеличение) |
Расширяет или сжимает по вертикали отображаемую или остановленную осциллограмму |
| Максимальное входное напряжение (1 МОм) |

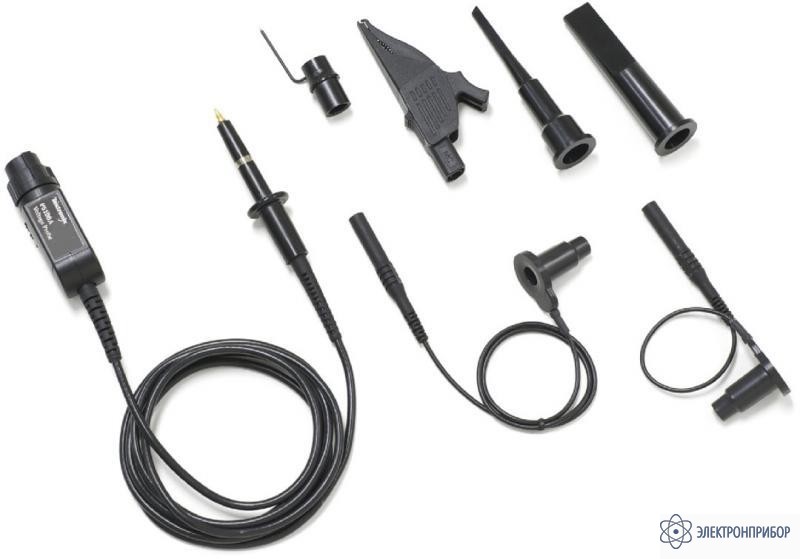

300 ВRMS CAT II в разъеме BNC, 1000 VRMS CATII между кончиком пробника и земляным проводом с пассивным высоковольтным пробником P5120 |
| Плавающее напряжение |
600 ВRMS CAT II или 300 ВRMS CATIII между экраном BNC разъема и землей прибора, 1200 ВRMS CATII между общими любых двух каналов, при напряжение на них не должно быть более ±600 ВRMS относительно земли прибора |
| Диапазон смещения |
от 2 мВ до 200 мВ/дел ±2 В; >200 мВ до 5 В/дел ±50 В |
| Ограничение полосы |
20 МГц |
| Линейный динамический диапазон |
±5 дел |
| Диапазон горизонтальной развертки |
от 5 нс до 50 с/дел |
| Погрешность горизонтальной развертки |
50х10–6 |
| Входной импеданс |
1 MОм ±2 % / 20 пФ |
| Режимы входов |
AC, DC, GND |
| Горизонтальный ZOOM (увеличение) |
Расширяет или сжимает по горизонтали отображаемую или остановленную осциллограмму |
| БПФ (спектральный анализ) |
Стандартно |
| RS-232, Centronics (Parallel) порты |
Стандартно |
| Подключение к ПК |
Стандартно |
| Встроенный слот карты памяти CompactFlash |
Стандартно |
| Измерение мощности |
Опция: пакет для измерения и анализа мощности , гармонического анализа, потерь при переключении, фазового угла, курсорных измерений, DV/Dt и DI/Dt |
Общие параметры:
Температура: Рабочая от 0 до +50 °C. Хранения: от –40 до +71 °C.
Влажность: Осциллографы серии TPS2000 не предназначены для использования в сырых или мокрых условиях.
Рабочая влажность:
- Высокая 50 °C / 60%.
- Низкая 30 °C / 90%.
Хранение:
- Высокая: от 55 до 71 °C / 60% по показаниям мокрого термометра.
- Низкая: от 30 до 0 °C / <90% по показаниям мокрого термометра.
Высота
Рабочая: до 3000 м.
Хранения: 15,000 м.
Степень загрязнения 2: не работает в случае присутствия проводящей пыли (по IEC61010-1:2001).
Степень защиты IP30: когда карта CompactFlash и ПО для анализа мощности инсталлированы (по IEC60529:2001).
Электромагнитная совместимость параметры:
Соответствует требованиям директивы 89/336/EEC. Соответствует и не превышает: Australian EMC Framework, demonstrated per Emission Standard AS/NZS 2064.1/2.
Общие сертификации:
ГОСТ ЭМС РФ; Китайская метрологическая сертификация (CMC).
Безопасность:
UL61010-1: 2004. CAN/CSA22.2 No. 1010.1: 2004. EN61010-1: 2001. Не превышать плавающее напряжение более 30 В RMS с пробниками P2220 CAT III). При больших напряжениях использовать пробники P5120 (до 600 VRMS CAT II или 300 VRMS) или аналогичные пробники.
Физические параметры:
Прибор:
Ширина: 336.0 мм
Высота: 161.0 мм
Глубина: 130.0 мм
Вес:
Только прибор: 2.7 кг
с 1 батареей: 3.2 кг
с 2-мя батареями: 3.7 кг
Размеры упаковки:
Ширина: 476.2 мм
Высота: 266.7 мм
Глубина: 228.6 мм
